La nouvelle norme NF C18-510 (décret 2010) préconise une analyse du risque, afin de supprimer ce risque à la source, dans la mesure du possible. Les travaux hors tension et hors voisinage seront donc à privilégier

logo

Le courant électrique est dangereux à partir de 10 mA. Ceci vient du fait que la fréquence utilisée (50Hz) provoque des excitations musculaires violentes pouvant entraîner la tétanisation

courbes
Limites de tensions dangereuses
Tension Alternative Continue
Milieu sec 50V 120V
Milieu humide 25V 60V
Milieu mouillé 12V 30V

habilitation habilitation

L'habilitation est la reconnaissance, par son employeur, de la capacité d'une personne à accomplir en sécurité les tâches fixées. Le titre d'habilitation comporte une codification symbolique formée de lettres et de chiffres

Le premier caractère indique le domaine de tension: B (BT et TBT), H (HT)

Le deuxième caractère indique le type d'opération:
0
(travaux d'ordre non électrique: exécutant ou chargé de chantier)
1
(exécutant électricien)
2 (chargé de travaux électriques)
C
(chargé de consignation)
R
(intervention générale en BT)
S
(intervention élémentaire en BT)
    exemple BS : chargé d'intervention de remplacement et de raccordement
E opérations spécifiques (essais, vérification, mesurage, manoeuvre) en basse tension (BE) ou haute tension (HE)
P opérations sur les installations photovoltaïques
L opérations sur les véhicules et engins à énergie électrique embarquée

Le troisième caractère précise la nature des opérations pouvant être réalisées:
V
(travail au voisinage)
N
(nettoyage sous tension), T (travail sous tension)
X
(opération spéciale)

Exemples:
B1V : exécutant électricien avec travail au voisinage en BT
BC : chargé de consignation en BT

L'attribut essais peut être associé aux habilitations B2V et H2V
L'habilitation BR inclut l'habilitation BS
Une habilitation d’indice numérique donné entraîne l’attribution des habilitations d’indice inférieur (B2 -> B1 -> B0)
L'attribut photovoltaïque peut être associé à l'habilitation BR

Toutes les habilitations doivent être précédées d'une formation aux risques électriques. L'habilitation doit être révisée en cas de changement de fonction, d'entreprise ou de restriction médicale

opérations


 Habilitations du domaine BT

B0 (Exécutant non électricien)
Une personne habilitée B0 peut accéder (en étant désignée et non de sa propre initiative), sans surveillance, aux locaux d'accès réservés aux électriciens et effectuer et diriger des travaux d'ordre non électrique. Elle peut effectuer des manoeuvres permises. Elle peut remplacer un fusible, à condition qu'il n'y ait pas de risque de contact direct ou de projections de particules. L'habilitation B0V n'existe plus depuis 2010

B1 - B1V (Exécutant électricien)
Une personne habilitée B1 est un exécutant électricien qui agit toujours sur instructions verbales ou écrites et veille à sa propre sécurité. Elle peut effectuer des travaux et des manoeuvres hors voisinage de pièce nues sous tension. Elle peut effectuer des manoeuvres de consignations commandées par un chargé de consignation. Elle peut effectuer, sur instruction, des mesures d'intensité à la pince ampère métrique. Cette habilitation entraîne celle d'indice 0. Une personne habilitée B1V peut effectuer les mêmes tâches au voisinage de pièces nues sous tension

B2 - B2V (Chargé de travaux)
Une personne habilitée B2 assure la direction effective des travaux et prends les mesures nécessaires pour assurer sa propre sécurité et celle du personnel placé sous ses ordres. Elle doit veiller à l'application de ces mesures. Elle peut recevoir une attestation deconsignation et la signer. Cette habilitation entraîne celles d'indice 0 et d'indice 1. Une personne habilitée B2V peut effectuer les mêmes tâches au voisinage de pièces nues sous tension

BC (Chargé de consignation)
Une personne habilitée BC effectue ou fait effectuer la consignation électrique et prend les mesures de sécurité correspondante. Elle doit avoir l'accord du chargé d'exploitation ou du chef d'établissement. Elle exécute soit les quatre étapes de la consignation, soit seulement les deux premières. Cette seule habilitation ne permet pas d'exercer les fonctions de surveillant de sécurité électrique

BR (Chargé d'intervention d'entretien et de dépannage)
Une personne habilitée BR assure des interventions (dépannage, connexion avec présence de tension, essais et mesurages). Elle peut travailler seule ou avoir des électriciens sous ses ordres. Elle peut consigner une partie d'installation pour son propre compte ou pour un tiers sous ses ordres. Elle peut recevoir une attestation de consignation et la signer. Cette habilitation entraîne celle d'indice 0 et d'indice 1

Un surveillant de sécurité électrique doit avoir une connaissance approfondie en matière de sécurité électrique. Il possède une habilitation d'indice 0, 1 ou 2 ou une habilitation BR

La personne habilitée est responsable du port de ses équipements de protection individuelle (EPI)

L'habilitation de type T (travail sous tension) doit être révisée chaque année par l'employeur à l'issue d'une visite médicale

Un habilité BS est généralement un personnel non électricien qui peut remplacer un fusible, une lampe, une prise de courant, un interrupteur, ouvrir ou fermer un circuit de protection ou de commande, effectuer un raccordement simple

Un habilité BE peut diriger un exécutant (B1 ou B1V)


 Titre d'habilitation

Un titre d'habilitation doit comporter :

titre


 La consignation électrique

Pour effectuer des travaux ou des interventions hors tension sur un ouvrage en exploitation, il faut procéder à la consignation c'est à dire effectuer les quatre opérations suivantes:

1. séparation de l'ouvrage des sources de tension (ouverture d'un interrupteur, d'un disjoncteur, d'un sectionneur...) . La séparation doit porter sur tous les conducteurs actifs. Attention:  Un sectionneur ne doit jamais être manoeuvré en charge (faible pouvoir de coupure)

séparation

2. condamnation des organes de séparation en position d'ouverture (pancarte d'interdiction de manoeuvre, cadenas...)

condamnation

3. identification de l'ouvrage mis hors tension. Cette opération a pour but d'être certain que la zone de travail est bien située sur l'ouvrage mis hors tension (étude des schémas, des plans...)

plan
schéma

4. vérification de l'absence de tension puis mise à la terre et en court-circuit

vat

 Les deux premières opérations (séparation, condamnation) sont toujours réalisées par le chargé de consignation BC ou HC. Les deux opérations suivantes (identification, VAT+MALT+CCT) peuvent être réalisées par le chargé de travaux B2 ou H2 : c'est la consignation en deux étapes. Le chargé de travaux doit lire attentivement l'attestation, la dater, la signer, la compléter et en remettre un double au chargé de consignation

Consignation pour travaux

Consignation en deux étapes
consignation

consignation

La consignation donne lieu à un échange de document du type:
attestation


 Condamnation

La condamnation par immobilisation de l'organe de séparation
est obligatoire en BTB et HT

condamnation

Dans les autres cas, la condamnation peut être réalisée par une signalisation (pancarte)

signalisation

La suppression d'une condamnation est faite par la personne qui a procédé à la condamnation ou par un remplaçant désigné


 VAT

Le bon fonctionnement d'un vérificateur d'absence de tension (VAT)
doit être contrôlé avant et après son utilisation

VAT

La vérification d'absence de tension sur tous les conducteurs actifs (neutre compris) est obligatoire avant toute opération sur une installation qui a été mise hors tension. En effet, un disjoncteur (ou un interrupteur) peut avoir été soumis à des arcs électriques importants lors d'ouvertures précédentes: les pôles peuvent rester soudés ou avoir une mauvaise résistance d'isolement à cause de la métallisation des chambres de coupure

Le terme DDT (Détection De Tension) tend à remplacer le terme VAT


 MALT et CCT

Cette opération permet de se prémunir contre les risques dus aux tensions induites, aux condensateurs chargés, aux ré alimentations éventuelles

La mise à la terre (MALT) et en court-circuit (CCT)
est facultative sur les installations en BTA

MALT

Elle est obligatoire sur un long câble BTA en BTB et en HT

Le raccordement se fait aux points de séparation de l'ouvrage concerné et au plus près de la zone de travail. Le raccordement se fait d'abord sur le circuit de terre, puis sur tous les conducteurs actifs (neutre compris), au plus près de la zone de travail


 SEUILS DE COURANT DANGEREUX

Des études menées dans le monde entier sur des animaux et dont les résultats ont été extrapolés à l'homme, ont permis pour des courants alternatifs (15 Hz à100 Hz) de fixer des valeurs d'intensité points de repères ou seuils. Ces résultats d'expérience ont permis à la commission électrotechnique internationale (C.E.I.) d'établir les courbes précisant, en fonction du temps, les zones correspondant aux différents effets physiopathologiques résultant du passage du courant et, en particulier, indiquant les seuils de courant dangereux

courbe

INTENSITÉ DU COURANT
EFFETS SUR LE CORPS HUMAIN
1 mA
Perception cutanée
5 mA
Secousse électrique
10 mA
Contracture (incapacité de lâcher prise)
30 mA pendant 3 min
tétanisation des muscles
40 mA pendant 5 s ou 80 mA pendant 1 s
Fibrillation ventriculaire
2000 mA
Inhibition des centres nerveux

Notes:
- la tétanisation est une paralysie des muscles. Le sujet peut succomber par asphyxie du fait du blocage de sa cage thoracique.
- la fibrillation ventriculaire est la contraction anarchique du muscle cardiaque. Elle ne cède jamais spontanément, mais seulement grâce à des contre-chocs électriques appliqués par un défibrillateur. Le risque de fibrillation maximal se situe entre 80 mA et 3 A. Ceci explique qu' une intensité de 300 mA entraîne la mort, alors que la survie est possible pour 10 A !

La résistance du corps humain varie en fonction de l'état de la peau (sèche, humide, mouillée) et de la tension de contact. la résistance du milieu interne est relativement fixe (autour de 700 ohms)

R

Contact direct (contact avec un conducteur actif)

direct

Contact indirect (contact avec une masse à un potentiel)

indirect

En cas d'accident d'origine électrique, il faut commencer par couper le courant, puis secourir la victime et alerter les secours (SAMU n°15, POMPIERS n°18)

En cas de court-circuit, il y a risque de brûlures, de projections de particules, d'inhalation de gaz nocifs


 Domaines de tension

Domaines de tension
Valeur de la tension Un en volts
en courant alternatif
en courant continu
Très basse tension TBT
Un <= 50v
Un <= 120v
Basse tension
BTA
50v < Un <= 500v
120v < Un <= 750v
BTB
500v < Un <= 1 000v
750v < Un <= 1 500v
Haute tension
HTA
1 000v < Un <= 50 000v
1 500v < Un <= 75 000v
HTB
Un > 50 000v
Un > 75 000v

Remarque : la norme NF C 18-510 ne distingue plus les sous-domaines BTA et BTB

Le courant électrique alternatif est dangereux à partir d'une tension de:
- 50 V en milieu sec
- 25 V sur un chantier extérieur ou dans une enceinte conductrice exiguë
- 12 V en milieu immergé

Sur un chantier, les outils électriques alimentés en 230 V doivent être branchés en aval d'un dispositif différentiel de sensibilité 30 mA

En cas d'orage, il faut arrêter les travaux sur un ouvrage alimenté par un réseau aérien ou raccordé à celui-ci


 TBT

La Très Basse Tension

Tension maximale Alternative Continue
  50V 120V

- la TBTS (très basse tension de sécurité)
qui correspond à une isolation double avec parties actives isolées de la terre
Les circuits TBTS doivent emprunter des canalisations distinctes
L'emploi de la TBTS est obligatoire dans une enceinte conductrice exiguë

TBTS
Tension maximale Alternative Continue
Locaux secs 25V 60V
Locaux mouillés 12V 30V

- la TBTP (très basse tension de protection)
qui correspond à une isolation renforcée avec des parties actives reliées à la terre
L'isolation renforcée est une isolation unique assurant une protection contre les chocs électriques
équivalente à celle procurée par une double isolation

TBTP
Tension maximale Alternative Continue
Locaux secs 25V 60V
Locaux mouillés 12V 30V

- la TBTF ( très basse tension fonctionnelle)
qui ne correspond à aucun des cas précédents

TBTF


 Classes d'isolation électrique

Classes Caractéristiques Symboles
0 Isolation fonctionnelle sans mise à la terre
I Isolation fonctionnelle avec mise à la terre
I
II Double isolation
II
III TBT
III


 Zones d'environnement

danger

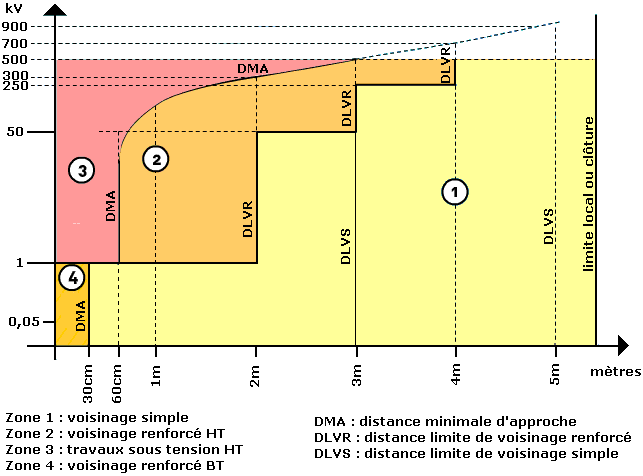

Dans un local d'accès réservé aux électriciens

on distingue 4 zones:

danger

voisinage

Un matériel classé IP 2X est protégé contre l'introduction d'objets d'un diamètre supérieur à 12,5mm

La DMA (distance minimale d'approche) peut être déterminée en HTB par la relation suivante:
DMA(m) = 0,005 U(kV) + 0,5
par exemple, pour 150 kV, on obtient 0,005 x 150 = 0,75 m, ce qui donne, arrondi au dm le plus proche 0,8 m, auquel on rajoute 0,5 m, d'où DMA = 1,3 m

La réglementation n'exige pas la fermeture à clef des locaux BT

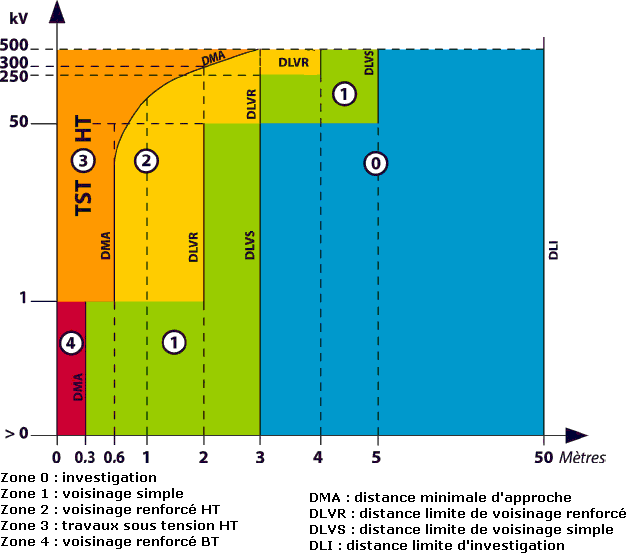

Dans une zone en champ libre (hors d'un local réservé aux électriciens), on distingue 5 zones:

champ libre

Pour des lignes aériennes en conducteurs nus, les distances de voisinage sont de 3 m en dessous de 50 kV
et 5 m au dessus de 50 kV

Pour les canalisations enterrées, on définit une distance limite d'approche prudente (DLAP) fixée à 0,5 m. Une canalisation électrique souterraine se reconnaît par le grillage rouge placé au dessus d'elle (au minimum à 10 cm) et aux indications données par l'exploitant

Couleurs des grillages de signalisation et des conduits de protection
Électricité
ROUGE
Eau
BLEU
Télécommunications
VERT
Gaz
JAUNE

 DISTANCES MINIMALES D'APPROCHE ET ZONE DE VOISINAGE

Tension nominale
(en volts)

Distance de tension
(amorçage)
t (en mètres)

Distance de garde
(gestes)
g (en mètres)

Distance minimale d'approche
(somme des deux précédentes)
DMA (en mètres)

Début de la zone de voisinage
(en mètres)

400
1 000
15 000
20 000
30 000
63 000
90 000
150 000
225 000
400 000

0
0
0, 10
0, 10
0, 20
0, 30
0, 50
0, 80
1, 10
2

0, 30
0, 30
0, 50
0, 50
0, 50
0, 50
0, 50
0, 50
0, 50
0, 50

0, 30
0, 30
0, 60
0, 60
0, 70
0, 80
1, 00
1, 30
1, 60
2, 50

0, 30
2
2
2
2
3
3
3
4
4

DMA = t + g    avec t = 0,005 x U (kV)

 Les équipements de protection individuelle (EPI)

Ils sont obligatoires pour les travaux au voisinage et les travaux sous tension

gants
Utiliser
des gants isolants
et un casque isolant
 casque

Les lunettes anti - UV sont interdites lunettes
Pour la protection de l'oeil,
utiliser des écrans faciaux
anti - UV
casque

Porter des vêtements de protection, des chaussures isolantes
et ne pas porter d'objets personnels métalliques (bracelet, chaîne...)
chaussures

Signaler un mauvais état éventuel des EPI au Chargé de Travaux


 Les équipements individuels de sécurité (EIS)

tapis
 Utiliser
un tapis isolant
et
des outils isolants
outils

cadenas
 Utiliser
cadenas
et
étiquettes de consignation
étiquette

VAT
 Utiliser
VAT
et dispositifs de
MALT et CCT
MALT


 Les équipements collectifs de sécurité (ECS) ou équipements de protection collective (EPC)

Utiliser les écrans de protection
(nappe isolante, tôle épaisse mise à la terre...)
écran

Délimiter l'emplacement de travail par un balisage
et une pancarte d'avertissement de travaux
(responsabilité du BR ou du B2)
Ce balisage est obligatoire dans le cas où l'intervenant
ne sert pas lui-même d'écran de protection

balisage
interdit
balise

Utiliser des baladeuses conformes à la réglementation
danger
baladeuse


 Travaux et interventions

Travaux
Interventions
Les travaux ont pour but: de réaliser, de modifier, d'entretenir, de réparer un ouvrage électrique. Ils font l'objet d'une étude préalable générale, ou au coup par coup, définissant la succession des opérations et les consignes de sécurité. Pour participer à un travail, il faut être habilité et désigné Les interventions sont des opérations de courte durée et n'intéressant qu'une faible étendue d'un ouvrage. Elles font l'objet d'une analyse sur place. Elles sont limitées aux domaines TBT et BT Une intervention de dépannage a pour but de remédier rapidement à un défaut susceptible de nuire à la sécurité des personnes, à la conservation des biens, au bon fonctionnement d'un équipement

Une intervention de dépannage (BR) comprend 3 étapes:

ÉTAPE 1: recherche et localisation des défauts, habituellement en présence de tension

ÉTAPE 2 : élimination du défaut, suivant les modalités des travaux hors tension

ÉTAPE 3 : réglage et vérification du fonctionnement habituellement en présence de tension

Le BR remet l'équipement à la disposition de l'exploitant et l'avise du dépannage définitif ou provisoire, avec ou sans limitation d'emploi


 UTE C 18 510

Le document qui contient les instructions relatives à la sécurité est le recueil des prescriptions UTE C 18 510

utec18510


 Règles d'intervention

Rappel: les interventions sont des opérations de courte durée, limitées aux domaines TBT et BT, faites par des personnes habilitées BR ou BS

Le BR (chargé d'intervention générale) peut avoir un exécutant sous ses ordres (B1 ou B1V). Il peut effectuer des consignations pour son propre compte. Il peut intervenir en zone 4 avec présence de tension. Pour les opérations de connexion/déconnexion en présence de tension (500V en alternatif et 750V en continu), les circuits doivent être protégés contre les surintensités par un dispositif de calibre maximal 63A en alternatif et 32A en continu. La section maximale des câbles est 6mm² en cuivre ou 10mm² en aluminium pour les circuits de puissance et 10mm² en cuivre ou 16mm² en aluminium pour les circuits de contrôle

Le BS (chargé d'intervention élémentaire) se limite à des interventions sur des circuits terminaux. Il peut être non électricien. Il ne peut pas être accompagné par un exécutant. L'intervention doit se faire hors tension et hors zone 4. Les limites de tension sont 400V en alternatif et 600V en continu. L'installation doit être protégée contre les court-circuits par un dispositif de calibre maximal 32A en alternatif et 16A en continu. La section maximale des câbles est 6mm² en cuivre ou 10mm² en aluminium. L'intervention se limite au remplacement à l'identique d'un fusible BT, d'une lampe, d'une prise de courant ou d'un interrupteur, au raccordement d'un matériel électrique en attente protégé contre les court-circuits, au réarmement d'un dispositif de protection

Il est interdit d'isoler la masse d'un oscilloscope de classe 1 de la terre générale, en déconnectant sa prise de terre, ou en utilisant un transformateur de séparation

oscilloscope
Utiliser
des
sondes
isolées
de courant
ou de tension
sondes

Avant d'ouvrir le secondaire d'un transformateur de courant en service, il faut soit consigner le circuit sur lequel il est monté, soit mettre en court-circuit son secondaire

Avant d'ouvrir un circuit principal de mise à la terre des masses, il faut le shunter provisoirement et soigneusement pendant toute la durée des opérations

La mise en place ou le retrait de pont électrique entre deux bornes de même polarité ne peut se faire que pour des courants présumés inférieurs à 50 A. Cette opération (autorisée en TBT et BTA uniquement) s'effectue à l'aide d'un cordon avec fusible intégré, de pouvoir de coupure minimal 50 kA

Avant d'intervenir sur un circuit (connexions et déconnexions en TBT et BTA ), en présence de tension, il faut s'assurer de la présence d'une protection contre les surintensités en amont (maximum de 63A en alternatif et 32 A en continu) et vérifier la section des conducteurs (maximum de 6mm² cuivre ou 10mm² aluminium pour les circuits de puissance, 10mm² cuivre ou 16mm² aluminium pour les circuits de contrôle et de mesurage), afin de limiter les conséquences d'un court-circuit câbles

De nombreux variateurs de vitesse électroniques possèdent une tension résiduelle, même lorsqu'ils sont hors tension (condensateurs chargés). Il faut attendre quelques minutes après coupure du courant pour pouvoir intervenir en sécurité (consulter la notice technique de l'appareil). Les onduleurs autonomes des équipements informatiques présentent des risques du même type, du fait de la présence d'une batterie d'accumulateurs interne

Le niveau de formation à la prévention des risques d'origine électrique est fixé pour chaque diplôme de l'Éducation nationale: pour le BTS électrotechnique le niveau de formation est B2V-BC-BR

Voir aussi
Les schémas de liaison à la terre en BT
Les indices de protection
Disjoncteurs
Sécurité des machines
Fusibles

Attention    QCM habilitation électrique    Attention


  W3C W3C W3C
