Indices de protection 07/11/2001  Patrick ABATI
Liste des cours

Le code IP (International Protection) spécifie le degré de protection d'un équipement pour:
- la protection des personnes contre les contacts directs,
- la protection des matériels contre certaines influences externes.

Il comporte les lettres IP suivies de deux chiffres indépendants.

Le premier chiffre caractérise le degré de protection des personnes contre l'accès aux parties dangereuses et le degré de protection des matériels contre la pénétration des corps étrangers.

Le deuxième chiffre indique le degré de protection contre les effets nuisibles de la pénétration de l'eau douce.

Le code IP peut comporter des lettres additionnelles.

IP
1er chiffre
2e chiffre
matériel protégé contre les :
-
corps solides
corps liquides
0
non protégé
non protégé
1
supérieurs à 50 mm de diamètre
gouttes d'eau verticales
2
supérieurs à 12,5 mm de diamètre
gouttes d'eau à 15° de la verticale
3
supérieurs à 2,5 mm de diamètre
eau en pluie
4
supérieurs à 1 mm de diamètre
projections d'eau
5
poussières sans dépôt nuisible
jets d'eau
6
poussières
paquets de mer
7
-
 immersions temporaires
8
-
 immersions prolongées

Exemple : IP20
protégé contre les corps solides supérieurs à 12,5mm,
pas de protection contre les liquides.


Le code IK codifie la protection contre les impacts mécaniques.

Code IK
IK01
IK02
IK03
IK04
IK05
IK06
IK07
IK08
IK09
IK10
Energie (Joules)
0,14
0,2
0,35
0,5
0,7
1
2
5
10
20
Rayon de la tête de frappe
10
10
10
10
10
10
25
25
50
50
Matière (Acier ou polyamide)
P
P
P
P
P
P
A
A
A
A
Marteau pendulaire
OUI
OUI
OUI
OUI
OUI
OUI
OUI
OUI
OUI
OUI
Marteau à ressort
OUI
OUI
OUI
OUI
OUI
OUI
OUI
NON
NON
NON
Marteau vertical
NON
NON
NON
NON
NON
NON
OUI
OUI
OUI
OUI


Avant 1992, le code IP comportait 3 chiffres, le troisième chiffre indiquant le degré de protection contre les chocs mécaniques.

IP
1er chiffre
2e chiffre
3e chiffre
matériel protégé contre les :
-
corps solides
corps liquides
chocs mécaniques
0
non
non
non
1
supérieurs à 50 mm
gouttes d'eau verticales
0,225 joule
2
supérieurs à 12 mm
gouttes d'eau à 15°
de la verticale
0,375 joule
3
supérieurs à 2,5 mm
eau de pluie à 60°
de la verticale
0,5 joule
4
supérieurs à 1 mm
projections d'eau de toute direction
-
5
poussières sans dépôt nuisible
projections d'eau
de toute direction à la lance
2 joules
6
poussières
paquets de mer
-
7
immersion
-
6 joules
8
immersion prolongée
- -
9
- -
20 joules

Exemple : IP200
protégé contre les corps solides supérieurs à 12mm,
pas de protection contre les liquides,
pas de protection mécanique.

pdf Télécharger le cahier technique n°166 Enveloppes et degrés de protection

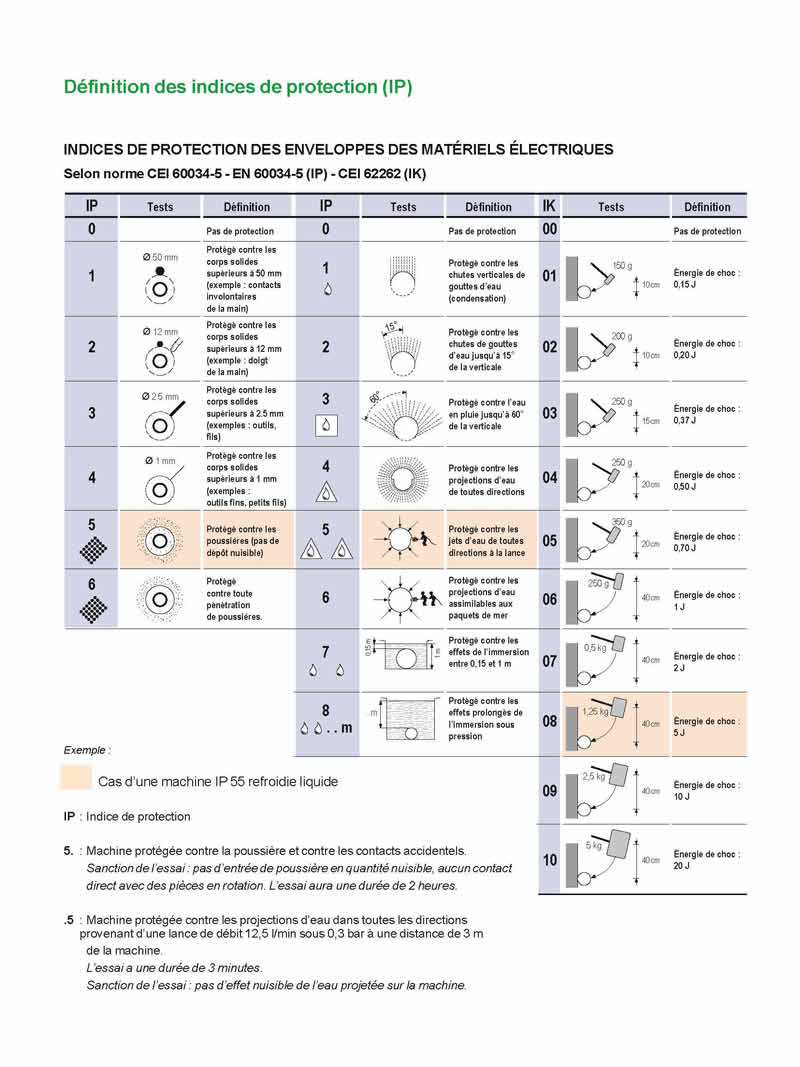

pdf Définition des indices de protection (Leroy-Somer)
