    Un disjoncteur assure la protection d'une installation contre les surcharges, les court-circuits, les défauts d'isolement, par ouverture rapide du circuit en défaut. Il remplit aussi la fonction de sectionnement (isolement d'un circuit). Certains appareils permettent une télécommande à distance.

schéma

disjoncteur



 Caractéristiques fondamentales

Courant assigné In: valeur maximale du courant permanent que peut supporter le disjoncteur.
Courant de réglage Ir: courant maximal que peut supporter le disjoncteur, sans déclenchement. Il peut être réglable de 0,7 In à In pour les déclencheurs thermiques, de 0,4 In à In pour les déclencheurs électroniques.
Courant de fonctionnement Im: courant qui provoque le déclenchement pour les fortes surintensités. Il peut être fixe ou réglable et peut varier entre 1,5 In et 20 In.
Pouvoir de coupure Icu ou Icn: plus grande intensité de courant de court-circuit (présumé) qu'un disjoncteur peut interrompre sous une tension donnée. Il s'exprime en kA efficace. Icu est le pouvoir de coupure ultime des disjoncteurs à usage industriels, Icn est le pouvoir de coupure assigné des disjoncteurs à usage domestique. Ics est le pouvoir de coupure de service qui est un pourcentage d'Icu.
Pouvoir de limitation:c'est la capacité d'un disjoncteur à ne laisser passer qu'un courant inférieur au courant de court-circuit présumé.



 Déclencheurs

    Le déclencheur permet l'ouverture des pôles du disjoncteur lors d'un défaut (court-circuit, surcharge). Il est de nature magnétothermique ou électronique. Ce dernier cas permet une plus grande précision et un réglage plus souple.

courbe

courbe



 Courbes de déclenchement des magnétothermiques


 courbe

Type de courbe
Réglage du déclencheur magnétique selon CEI 947.2
Application
mini
maxi
B
3,2 In
4,8 In
grandes longueurs de câbles
C
7 In
10 In
récepteurs classiques
D ou K
10 In
14 In
fort appel de courant
MA
12 In
démarreur de moteur
Z
2,4 In
3,6 In
électronique

Exemple:

courbe Disjoncteur Multi 9 DPN C 10

Courbe type C

In=10A

Déclenchement du magnétique:
7 à 10 In (70 à 100A)
en 20ms maximum

Déclenchement du thermique:
entre 10s et 200s pour 2 In (20A)








 Sélectivité

    C'est la coordination des disjoncteurs de telle sorte qu'un défaut survenant en un point quelconque de l'installation, soit éliminé par le disjoncteur placé immédiatement en amont du défaut et par lui seul.

schéma

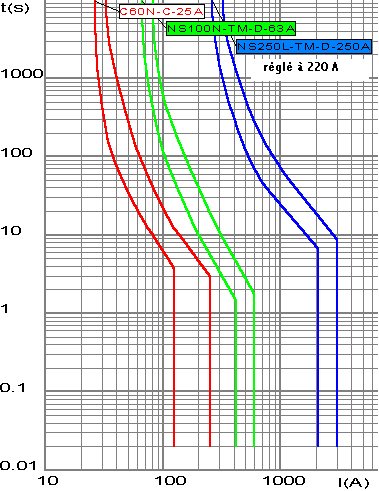

    Le choix suivant permet une sélectivité totale du point de vue des surcharges et des faibles court-circuits.

courbe

    En revanche, la sélectivité n'est que partielle pour les court-circuits élevés. En effet pour des court-circuits au point Z supérieurs à 500 A, les deux disjoncteurs B et C peuvent s'ouvrir.

Aval \ Amont
NS100N-TM-D-63A
NS250L-TM-D-250A
C60N-C-25A
0,5 kA
Sélectivité totale
NS100N-TM-D-63A
-
Sélectivité totale



Classes de sélectivité des disjoncteurs
Classe 1
Classe 2
Classe 3
Disjoncteur peu sélectif
Disjoncteur moyennement sélectif
Disjoncteur très sélectif



 Filiation

    La filiation est une technique d'association qui permet d'utiliser le pouvoir de limitation des disjoncteurs, de façon à installer en aval des disjoncteurs à pouvoir de coupure réduit, afin de diminuer le coût de l'installation.

    Exemple: les 3 disjoncteurs A, B, C sont en série. Les courants de court - circuit présumés sont 80 kA en aval de A, 50 kA en aval de B, 24 kA en aval de C.

schéma

      D'après le tableau suivant, on constate que le C60N seul, a un pouvoir de coupure de 10 kA. Son pouvoir de coupure augmente, si on l'associe à un NS100N (25 kA) ou à un NS250L (30 kA). Il possède donc un pouvoir de coupure de 30 kA (supérieur à 24 kA). Le NS100N seul, a un pouvoir de coupure insuffisant (25 kA), mais associé au NS250L, son pouvoir de coupure passe à 150 kA (supérieur à 50 kA).

Réseau 400v - 415v
Amont PdC (kAeff)
C60N
NSA160N
NS100N
NS160H
NS250L
10
30
25
70
150
Aval Pdc (kAeff) (filiation)
C60N
-
25
25
30
30
NG125N
-
-
-
50
70
NS100N
-
-
-
70
150
