 Symboles

Disjoncteurs différentiels:





Interrupteurs différentiels:

symbole




 Principe de fonctionnement

    En l'absence de défaut, Ip = In, le flux résultant, qui traverse la bobine de détection est nul

principe

     Lorsqu'un courant de défaut id apparaît (id = Ip - In), le flux résultant produit un courant i2 qui permet d'actionner le déclencheur provoquant ainsi l'ouverture du circuit

principe

    La sensibilité d'un dispositif différentiel est la valeur du courant de défaut If (courant résiduel de défaut) pour laquelle le dispositif s'ouvre obligatoirement
    Les sensibilités normalisées sont In : 10mA, 30mA, 300mA, 500mA, 650mA, 1A, 3A
    On peut trouver des dispositifs différentiels temporisés pour assurer une sélectivité chronométrique



 Différents types

Type AC
C'est le type classique.

Type A
Dans les locaux d'habitation,
les circuits spécialisés essentiellement visés sont ceux des cuisinières, des plaques de cuisson à induction, des lave-linge,
dont le fonctionnement produit
des courants résiduels de défaut à composante continue,
pour lesquels les interrupteurs différentiels classiques de type AC
ne déclenchent pas.
Avec les différentiels de type A,
installés en tête de chaque circuit spécialisé, dédié à ces appareils,
la sécurité des personnes reste assurée
et le risque de déclenchement injustifié est très limité.
Dans les locaux tertiaires,
l'installation de dispositifs différentiels de type A est obligatoire
sur les circuits où des matériels de classe 1 sont susceptibles de produire des courants de défaut à composante continue,
comme les variateurs de vitesse avec convertisseur de fréquence,
les ASI...

Type HI (ou Hpi)
Ce sont des produits à immunité renforcée,
qui réduisent les cas de déclenchements intempestifs
lorsqu'ils protègent les équipements générant des perturbations (micro-informatique, congélateur...).
Dans le cas du congélateur ou de l'informatique, cette protection HI est recommandée.

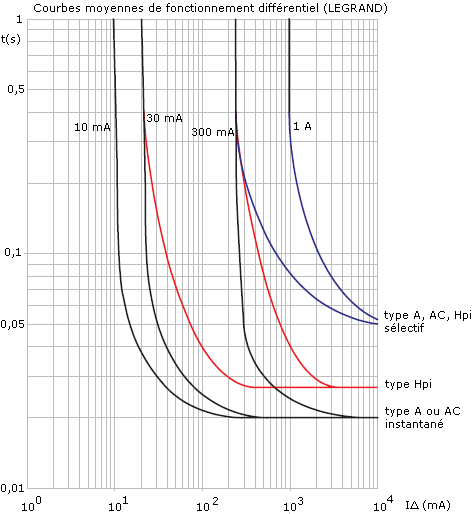

courbes
Et en courant continu ?...
