Passerelle Internet sur Bus EIB 15/02/2006  Daniel BOYER
 Patrick ABATI
Liste des cours

th007

Le module utilisé est la passerelle TH007 de Hager
Numéro de série : 77361813 (indiqué sur le côté du module)
Prix : 1504,26 € HT au 01/01/06

Son adresse IP provisoire est : 192.168.0.222
Une alimentation supplémentaire est nécessaire :
Hager TS111 Prix : 226,67 € HT au 01/06/05

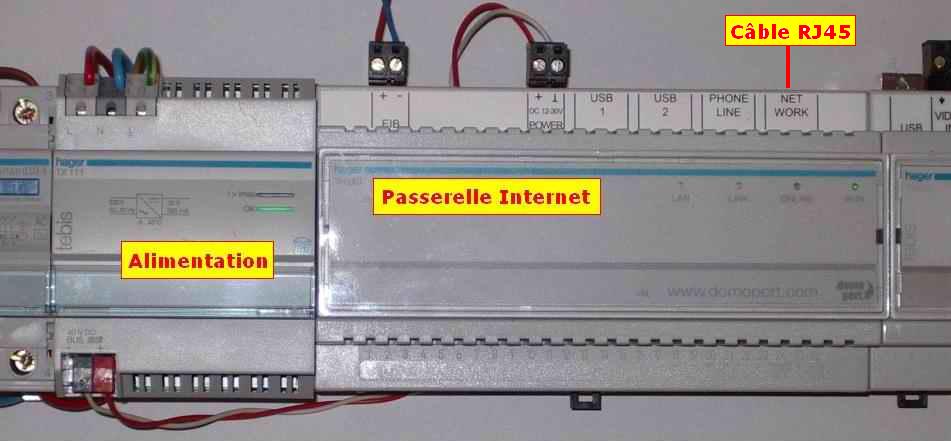

Les module TH007 et TS111 ont été reliés à la platine d'essais (voir la photo)


 Schéma des liaisons

schéma


 Configuration du module

L'adresse IP de la passerelle Hager est par défaut 192.168.0.222
avec un masque de sous-réseau 255.255.255.0

Cette adresse peut être modifiée

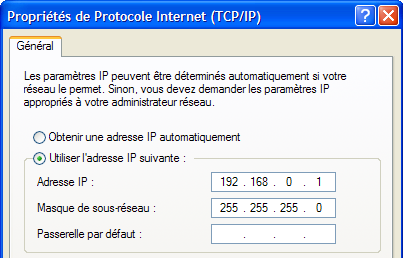

à l'aide d'un PC (configuré comme indiqué sur l'image ci-contre)
relié à la passerelle Hager par un câble croisé

Adresse physique de la passerelle : 01.02.255

tcp/ip

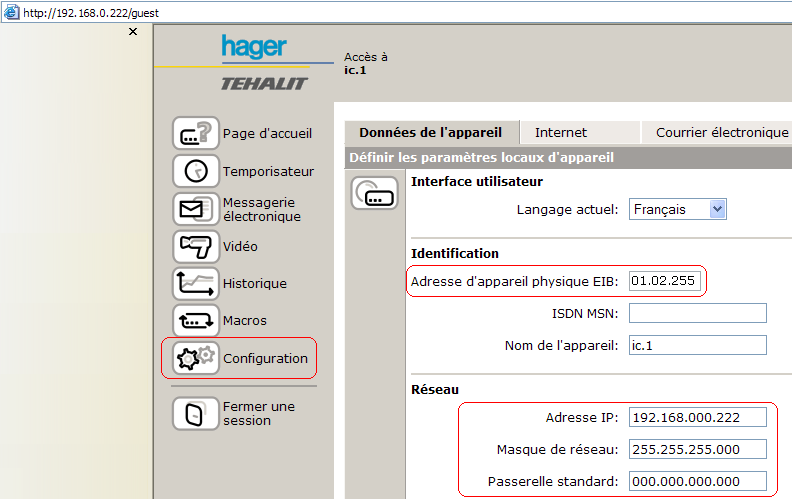

Dans un navigateur, taper l'adresse de la passerelle Hager 192.168.0.222
puis après affichage de la page Web, cliquer sur Configuration
configuration


 Modification de l'adresse IP

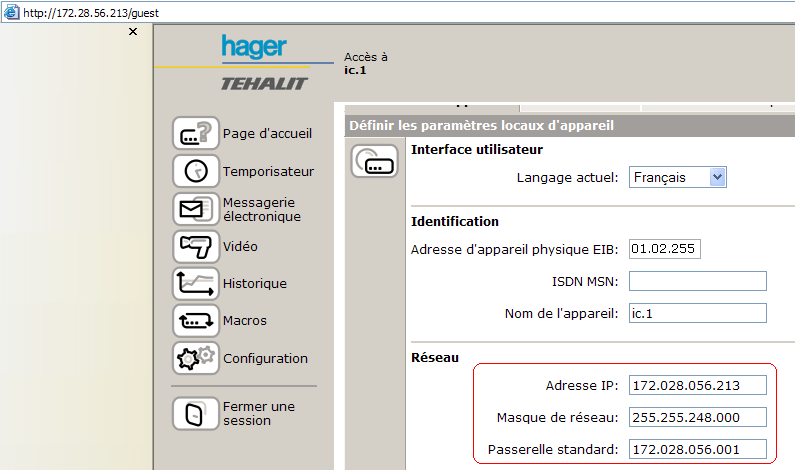

Cette adresse peut être modifiée, pour intégrer la passerelle Hager dans le réseau local :
Adresse IP : 172.28.56.213
Masque de sous-réseau : 255.255.248.0
Passerelle par défaut : 172.28.56.1
paramètres
Attention : redémarrer la passerelle Hager après tout changement de l'adresse IP

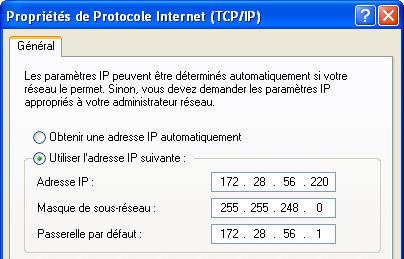

L'adresse IP de l'ordinateur du réseau local
(celui sur lequel nous utilisons le navigateur)
est : 172.28.56.220

Masque de sous-réseau : 255.255.248.0

Passerelle par défaut : 172.28.56.1

tcp/ip

Note :
L'adresse IP 172.28.56.1 est une adresse privée de classe B
Elle est située dans la plage 172.16.0.1 - 172.31.255.254 attribuée par l' ICANN
Le masque de sous-réseau autorise les adresses comprises entre 172.28.56.1 et 172.28.63.254
soit 8 x 254 = 2032 hôtes
Pour en savoir plus sur l'adresse IP...


 Test

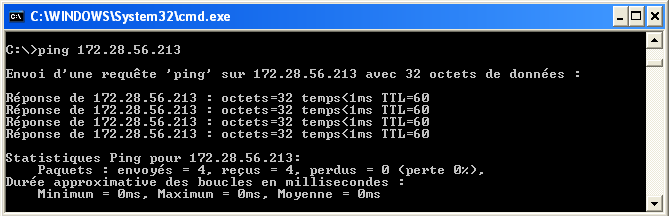

Un PING à l'adresse 172.28.56.213 permet de vérifier la connexion au réseau
ping


 IP Changer

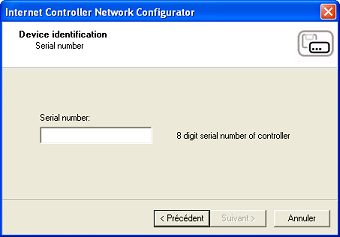

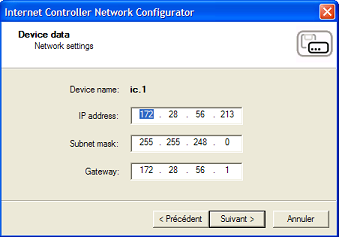

L'adresse IP peut être modifiée avec l'utilitaire de configuration IP Changer (80 Ko), lancé depuis un PC relié à la passerelle Hager par un câble croisé : ceci est intéressant dans le cas d'un oubli ou d'une perte de l'adresse IP. Le numéro de série, indiqué sur le côté du module, est requis

ip changer
ip changer

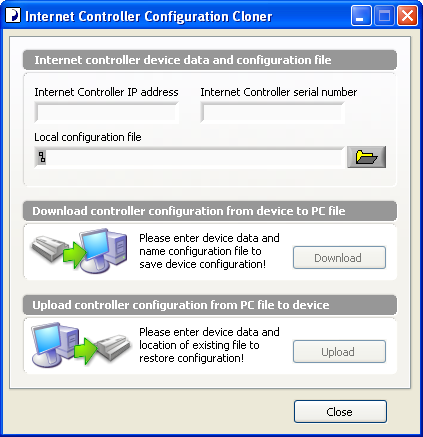

Un outil de sauvegarde et de duplication I3C (9 Mo) est aussi disponible
I3C


Les tests suivants ont été effectués sur la platine d'essais du Bus EIB/KNX avec l'extension TH007
Les éléments ont été programmés suivant le cahier des charges du projet ESSAI_EIB

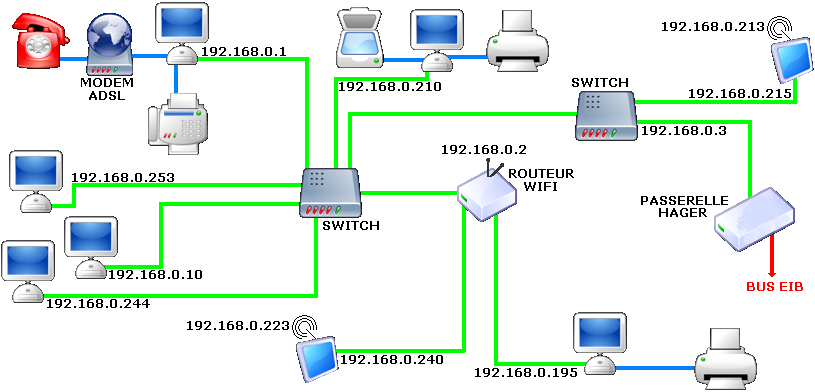

 Schéma du réseau

schéma


 Configuration de la passerelle TH007

La passerelle HAGER a été configurée :

adresse IP : 192.168.0.3

masque de sous-réseau : 255.255.255.0

passerelle standard : 192.168.0.1

configuration

L'accès à la passerelle peut se faire à partir du navigateur sur une machine quelconque du réseau local
contrôleur
ou à partir d'un ordinateur distant via internet, en utilisant obligatoirement le portail Domoport (accès sécurisé)
les ports 80 (World Wide Web HTTP), 81 (HOSTS2 Name Server) et 5000 (commplex-main) doivent être ouverts
domoport

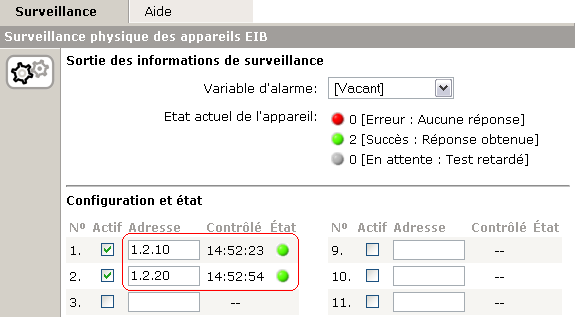

 Surveillance physique des appareils EIB/KNX

Il est possible de surveiller les appareils EIB/KNX

Cette surveillance est effectuée de façon cyclique

Un contrôle individuel est fait toutes les 30 s
afin de ne pas surcharger le Bus EIB/KNX



Dans l'exemple ci-contre les adresses physiques

  • 1.2.10 (poussoir 1)
  • 1.2.20 (lampe 1)

ont été contrôlées avec succès

surveillance

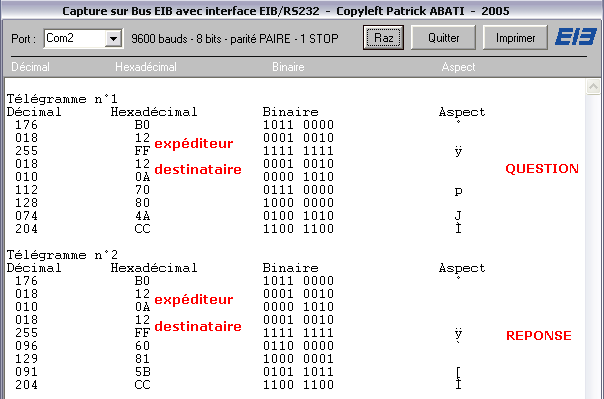

Lors d'une capture sur le bus EIB/KNX
on peut identifier les adresses physiques
de l'expéditeur et du destinataire

12 FF (1.2.255) : adresse de la passerelle

12 0A (1.2.10) : adresse du poussoir 1

capture


 Temporisateur

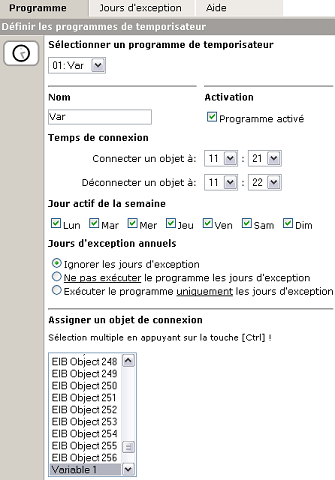

Dans le programme Var ci-contre

la variable Variable 1

est activée

tous les jours à 11 h  21 mn

puis désactivée

à 11 h  22 mn

tempo


 Pilotage d'objets EIB/KNX

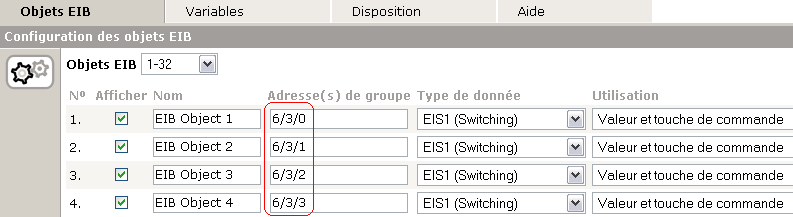

1°) Configurer les objets EIB/KNX avec les adresses de groupe (on utilise ici un adressage sur 3 niveaux : X/Y/Z)
pilotage

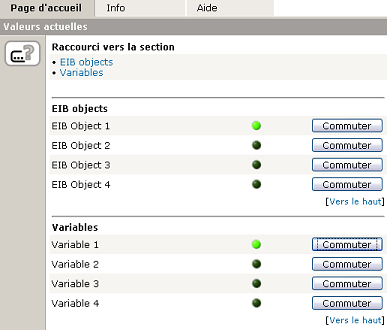

2°) Sur la page d'accueil, il est à présent possible:
- de commuter une sortie par le poussoir Commuter
- de visualiser son état sur le voyant associé

commuter

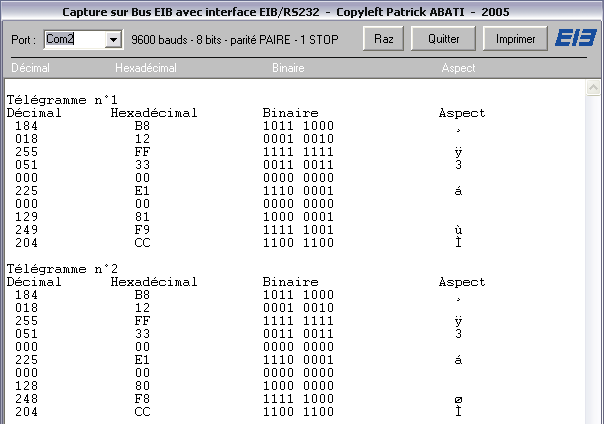

Ci-contre, une capture correspondant à deux actions successives sur le poussoir Commuter de l'objet EIB 1

Le premier caractère des télégrammes est B8
(émission normale, priorité alarme)

Les caractères 12 FF (1.2.255) représentent l'adresse physique de l'expéditeur (passerelle)

Les caractères 33 00 (6/3/0) représentent l'adresse de groupe du destinataire (lampe L1)

Les caractères 81 et 80 correspondent à l'allumage et à l'extinction de L1

Pour plus de détails...

capture

 Utilisation des macros

1°) Exemple : Allumer L1 et éteindre L2,L3,L4, lors de l'activation de Variable 1
macros

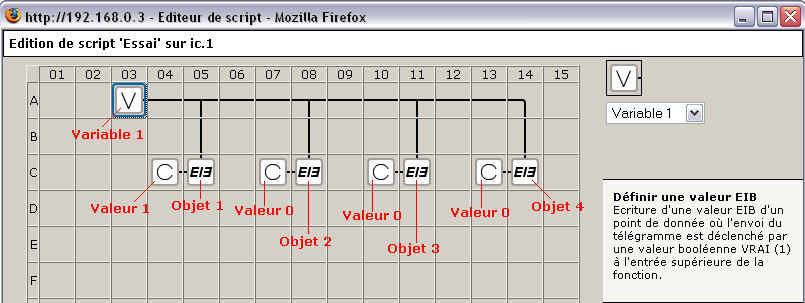

2°) Bouton modifier - Entrer le script à l'aide des symboles et définir les valeurs - Sauvegarder
éditeur
3°) Expérimenter sur la page d'accueil
accueil

 Envoi de messages par courrier électronique

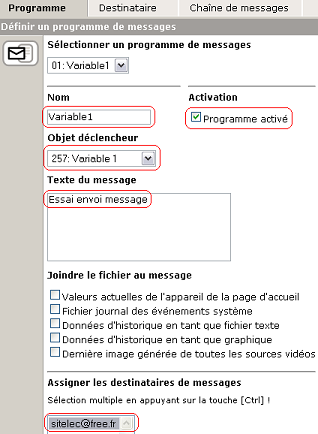

Le programme "Variable 1" ci-contre permet l'envoi d'un courriel
vers un ou plusieurs destinataires


Le message "Essai envoi message"
est transmis lors de l'activation de la Variable 1

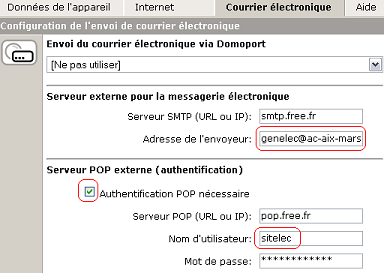

Un exemple de configuration de l'envoi de courrier électronique est donné ci-dessous

programme
courrier

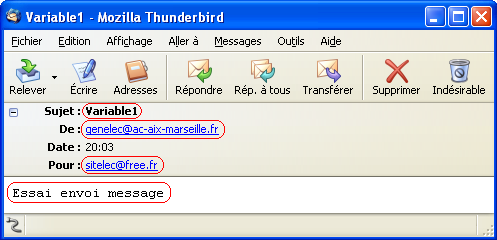

Un exemple de courriel reçu
sur le client de messagerie Thunderbird (Open Source)
est visualisé ci-contre
thunderbird

Exemple de TP (pdf 85 Ko) Corrigé (pdf 310 Ko)

Documentation technique:
Passerelle Internet TH006-TH007 (pdf 23 Mo)
Passerelle Internet à contacts TH009-TH010 (pdf 2.8 Mo)
Guide d'installation rapide (pdf 200 Ko)
Mise en service de la passerelle TH009 (pdf 2,3 Mo)
Formation réseaux (pdf 180 Ko)
Alimentation 29V 320mA TS111 (pdf 50 Ko)

Diaporamas Hager:
Réseaux (pps 790 Ko)
Mise en oeuvre d'une passerelle (pps 7,2 Mo)
Connexion depuis le site Domoport (pps 1,4 Mo)
Macros (pps 1,4 Mo)
