Logiciel ETS 23/03/2005  Patrick ABATI
Liste des cours
Les tests suivants ont été effectués avec une version démo du logiciel ETS 2 sur la platine d'essais du Bus EIB/KNX
Les modules utilisés ont été configurés avec le projet ci-dessous

Test d'un module
Ecriture d'une sortie
Lecture d'une sortie
Recherche de l'adresse physique d'un module
Enregistrement de télégrammes
Importation d'une base de données
Développement d'un projet
Capture et analyse
Modification d'un projet


 Menu principal

menu
Le menu principal comporte les boutons suivants :
- Options
- Conception
- Installation / Test
- Gestion de projets
- Gestion de produits
- Quitter


 Test d'un module

adresse physique

Bouton Installation/Test
Menu -> Test -> Adresse physique

Dans l'onglet LED participant
Donner l'adresse physique du module TS304
1.2.10
Cocher la case Clignoter LED
Mettre le compteur à 5
Bouton Vérifier

La LED rouge de test du module TS304 clignote 5 fois

Un essai similaire peut être effectué avec le module TS204C et l'adresse physique 1.2.20



 Ecriture d'une sortie

groupes

Bouton Installation/Test
Menu -> Test -> Groupes

Dans l'onglet Ecrire valeur
Donner l'adresse de groupe correspondant à la lampe L3
6.3.2

Une Valeur = 1 allume L3
Une Valeur = 0 éteint L3

Rappel des adresses de groupe :
L1 : 6.3.0
L2 : 6.3.1
L3 : 6.3.2
L4 : 6.3.3

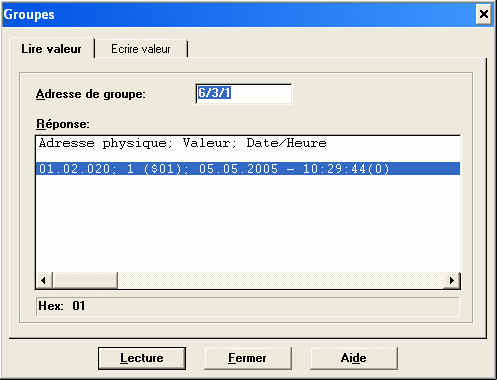

 Lecture d'une sortie

groupes

Bouton Installation/Test
Menu -> Test -> Groupes

Dans l'onglet Lire valeur
Donner l'adresse de groupe correspondant à la lampe L2
6/3/1

Appuyer sur le bouton Lecture

Après un temps de recherche, le message qui apparaît, indique que la lampe L2 est allumée : 1 ($01)



 Recherche de l'adresse physique d'un module

adresse physique

Bouton Installation/Test
Menu -> Test -> Adresse Physique

Dans l'onglet Vérifier adresse physique, cocher la case Lire en appuyant sur le bouton-poussoir

Appuyer sur le bouton-poussoir Test du module TS204C -> la led s'allume

Appuyer sur le bouton Lecture

Après un temps de recherche, l'adresse physique apparaît: 01.02.020
soit 1.2.20

Un essai similaire peut être effectué avec le module TS304 et l'adresse physique 1.2.10

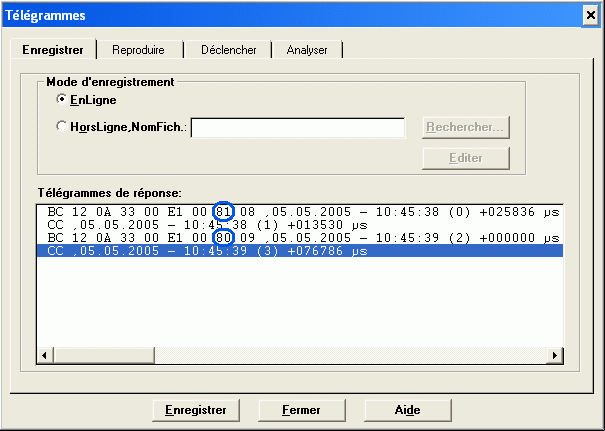

 Enregistrement de télégrammes

Bouton Installation/Test
Menu -> Test -> Télégrammes
Enregistrer
Les télégrammes suivants correspondent à un ordre d'allumage (81) puis d'extinction (80) de L1

télégrammes
L'onglet Analyser donne les informations suivantes:
analyser


 Importation d'une base de données

Gestion de produits -> Menu -> Produit -> Importation
Sélectionner le fichier correspondant à la base de données qui sera utilisée dans l'application -> Importer tout

La base de données Hager peut être téléchargée aux adresses suivantes :
http://www.hagergroup.fr/memotebis (produits TX)
http://www.hager-tehalit.ch (produits TS)
Base de données complète au 28/09/04 : ici


 Développement d'un projet

Cahier des charges
4 boutons-poussoirs pilotent 4 lampes
Une action sur le poussoir P1 allume la lampe L1, une nouvelle action l'éteint...
Idem pour les boutons P2, P3 et P4 associés aux lampes L2, L3 et L4
On utilise les modules Hager : TS111, TS204C et TS304 et le logiciel ETS 2 version démo

Bouton Conception -> Projet -> Nouveau
Nommer le projet ESSAI_EIB
Faire glisser le participant dans la fenêtre de droite : la fenêtre recherche de produits s'ouvre
Rechercher le TS111 en précisant le fabricant (Hager Electro), double-cliquer dans la liste, sur le participant souhaité, puis fermer la fenêtre de recherche
Procéder de même pour le TS204C et le TS304

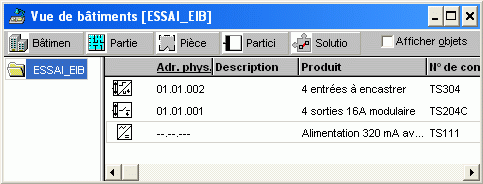

vue de bâtiments
Les adresses physiques des entrées et sorties ont été attribuées automatiquement par le logiciel
Il est possible de les changer (Clic droit -> Modifier)

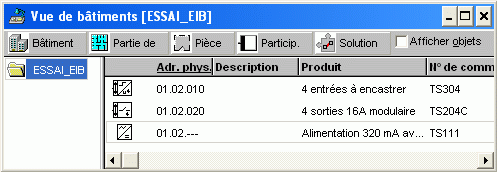

Arbitrairement, nous allons travailler dans la zone 1 et la ligne 2, donc changer les adresses physiques en 1.2.X (1.2.10 et 1.2.20 par exemple)
vue de bâtiments

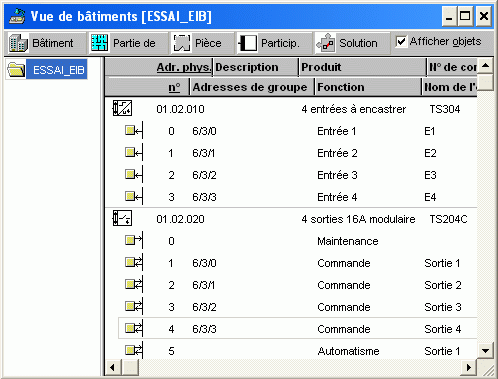

Il faut maintenant définir les 4 groupes P1-L1, P2-L2... arbitrairement choisis en 6/3/0, 6/3/1... en cochant la case Afficher objets puis clic droit sur l'objet -> Lier à l'adresse de groupe
vue de bâtiments
Le bouton Vérifier le projet courant indique une seule erreur (dont nous ne tiendrons pas compte) relative à une self manquante
erreurs
A présent, le projet peut être transféré sur la platine d'essais
Il faut néanmoins s'assurer que la liaison au PC est établie :

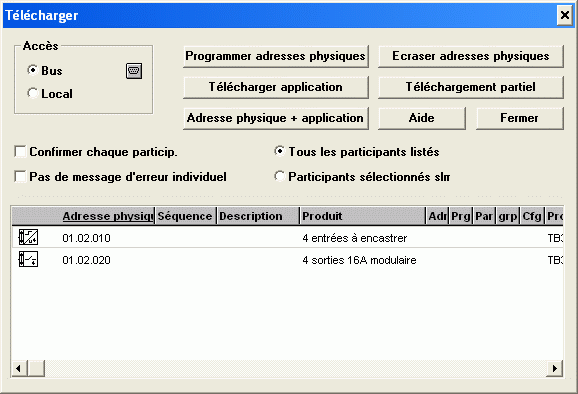

Pour transférer l'application : Installation -> Télécharger...
télécharger
Il est à noter que seuls 2 modules apparaissent : l'alimentation TS111 n'est pas mentionnée
Bouton Adresse physique + application
Une fenêtre demande l'appui sur le bouton poussoir de test du module 01.02.010 (TS304)
Lors de l'appui, la led associée s'allume et le transfert s'effectue
Idem pour le module TS204C (01.02.20)...

L'application est désormais opérationnelle et on peut vérifier le fonctionnement de la platine par l'action sur les poussoirs P1, P2...

Télécharger le projet ESS_EIB.PR2 * (100 Ko)
puis Bouton Gestion de projets -> Bouton Import
* le nom a été raccourci, car 8 caractères au maximum sont autorisés pour l'exportation d'un projet

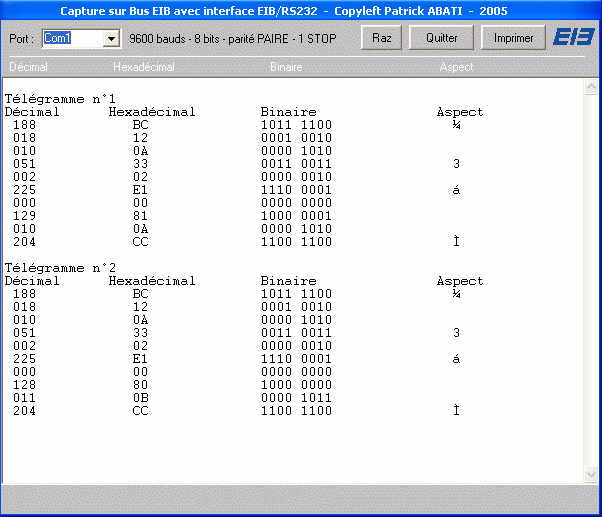

 Capture et analyse

Le logiciel de capture donne les résultats suivants (lors d'une action sur P3 pour allumer L3, puis à nouveau sur P3 pour éteindre L3)
capture

Le premier télégramme contient les codes hexadécimaux :
BC 12 0A 33 02 E1 00 81 0A CC


 Modification d'un projet

Nous allons modifier le cahier des charges
- une action sur P1 allume L1 et L2
- une action sur P2 éteint L1 et L2
- le fonctionnement reste identique pour P3-L3 et P4-L4

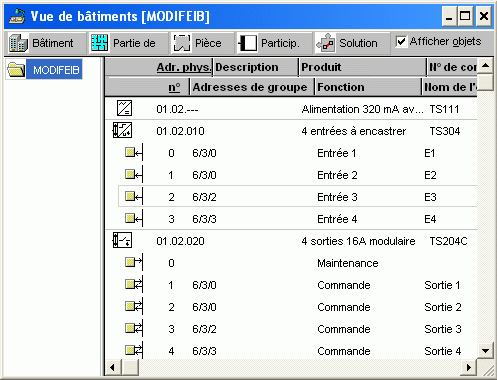

L1, L2, P1 et P2 font à présent partie du même groupe : par exemple 6/3/0
Le groupe 6/3/1 n'existe plus

Il faut changer les adresses de groupe des objets concernés

Et supprimer le sous-groupe non utilisé 6/3/1 (Bouton Groupes)

vue de bâtiments

Il faut ensuite modifier les paramètres des poussoirs P1 et P2

Il faut enfin transférer l'application et procéder aux essais
Télécharger le projet MODIFEIB.PR2 (100 Ko)


Exemple de TP (pdf 100 Ko) - Corrigé (pdf 300 Ko)
