Présentation
Il s'agit de réaliser l'équipement de commande et de protection d'une machine présentant des dangers mécaniques
Cahier des charges

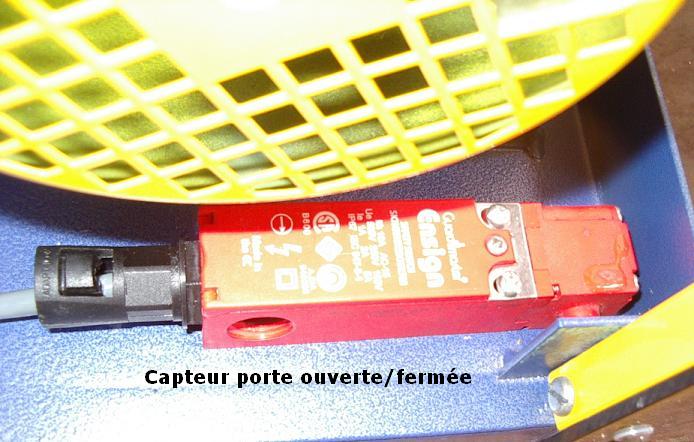

- démarrage de la machine interdit si le capot de protection n'est pas complètement fermé (redondance par 2 capteurs de position)

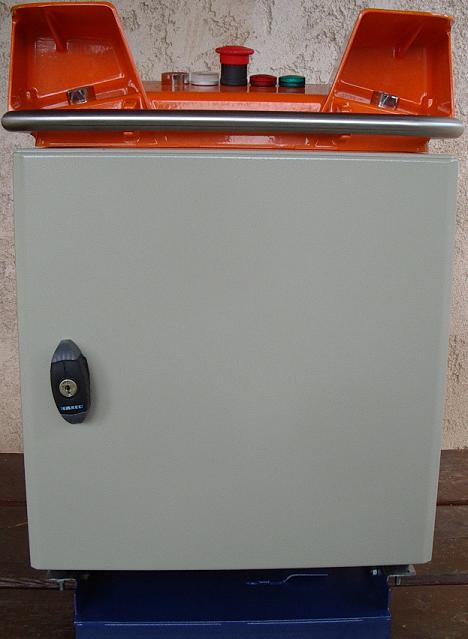

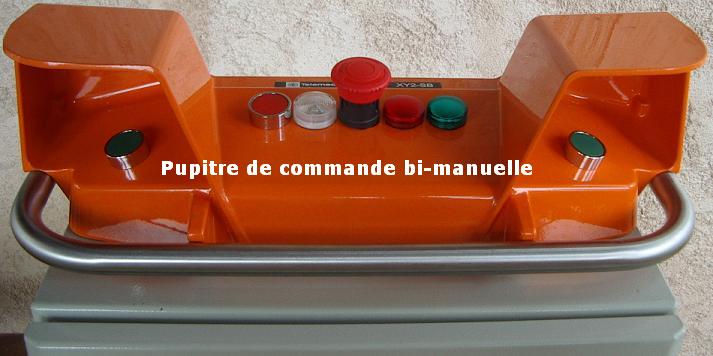

- mise en marche par action simultanée sur les poussoirs de commande bimanuelle si la porte est fermée
- arrêt par action sur le poussoir arrêt normal ou sur le bouton d'arrêt d'urgence

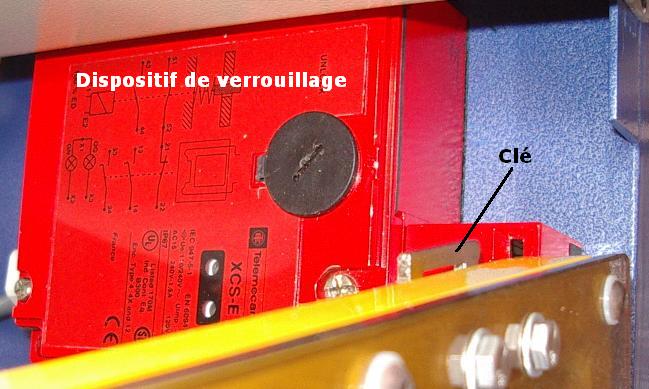

- verrouillage du capot lorsque la machine est en rotation (verrouillage électromagnétique)
- déverrouillage du capot lorsque la rotation est terminée
- redondance sur le bouton d'arrêt d'urgence par utilisation de deux contacts
- redondance sur le circuit de puissance par utilisation de 2 contacteurs : lors d'une demande d'arrêt, si un contacteur reste collé, l'autre peut ouvrir le circuit et la machine s'arrête
- autocontrôle des contacteurs : si un contacteur reste collé, le redémarrage de la machine est interdit
- trois voyants de signalisation : marche, porte ouverte et rotation du moteur
Documentation technique
Réalisation de la maquette

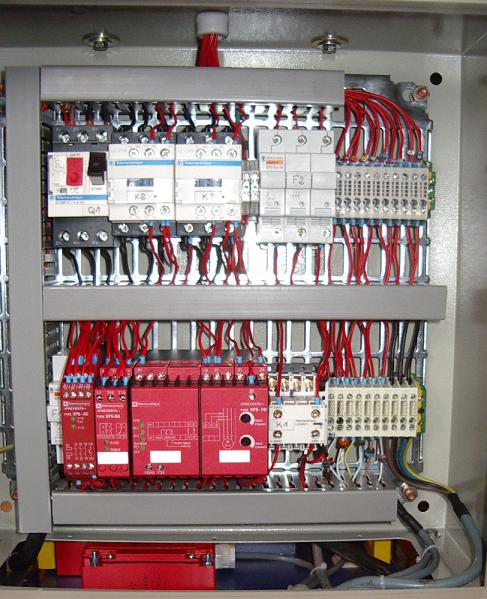

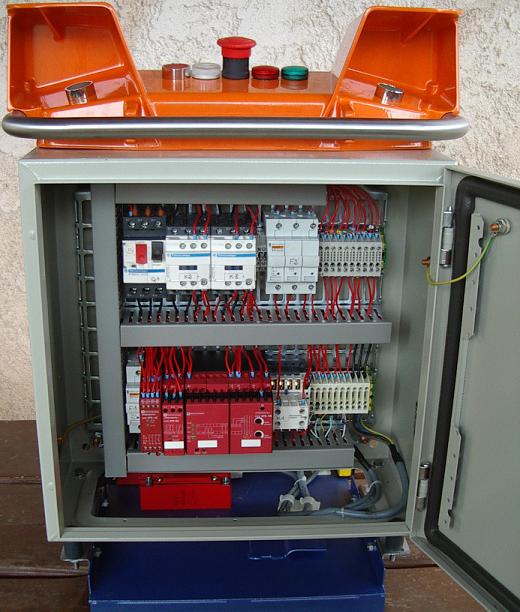

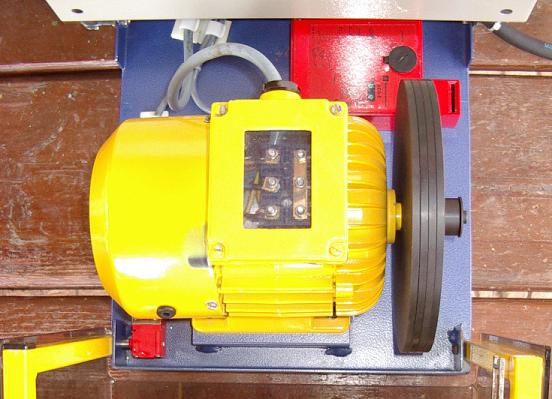

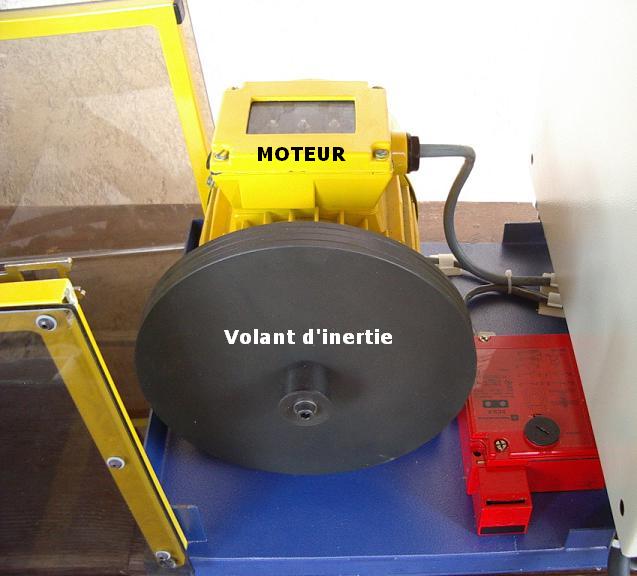

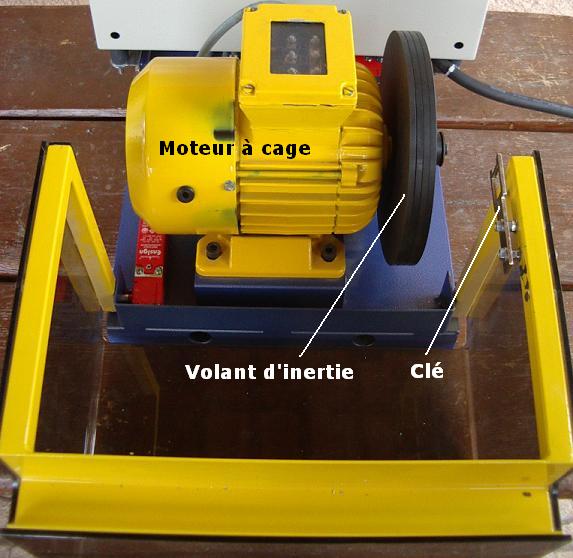

Photos de la maquette
