Perturbations sur les équipements de commande 23/02/2002  Patrick ABATI
Liste des cours



 Couplage capacitif

capacitif

 Les variations brutales de U produisent une tension perturbatrice Up.


 Schéma équivalent

schéma

Dans le cas d'une adaptation d'impédance: Rg = R
r = Rg // R = R / 2
Z = r // Csm =équation
équation

Pour des variations très rapides (w tend vers l'infini) : équation
Pour des variations très lentes (w tend vers zéro) : Up = 0

 Exemple numérique
- f = 1 MHz (U varie de 0 à 380v en 1µs)
- r = 50omega
- Cfs = Csm = 100 pF
  équation

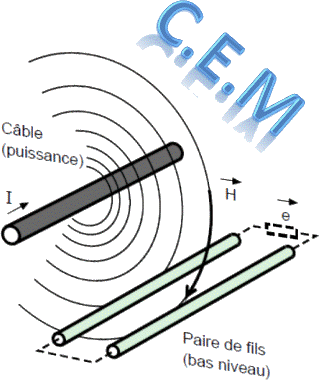

 Couplage inductif

inductif

 La variation du courant I engendre une tension induite Ui:
équation
Mfs est l'inductance mutuelle entre force motrice et signal.


 Schéma équivalent

 schéma

équation



 Couplage galvanique

galva

La chute de tension le long de la ligne peut atteindre plusieurs volts: Ui = r.I + L. dI/dt



 Mesures de protection contre les perturbations


 protection

Voir aussi Compatibilité électromagnétique
