Mise en oeuvre d'un écran tactile MTP6/50 22/11/2012  Patrick ABATI
Liste des cours
Millenium

Le contrôleur logique Millenium 3 est un micro automate, programmable en langage Ladder ou par Blocs Fonctions et Grafcet SFC (Sequential Function Chart)
Il peut être connecté à un écran tactile programmable

Matériel utilisé

Désignation
Références
Caractéristiques
Millenium 3 Extensible Smart XD26 24VDC - 16 Entrées - 10 Sorties Relais
Alimentation modulaire PS 24 24VDC - 1,2A - 30W
Extension analogique XA04 2 entrées - 2 sorties
Kit d'utilisation MTP6/50 écran - étriers de fixation - câble MTP-M3
Câble USB PC-M3
88970109

Kit de programmation USB câble USB + logiciel programmation écran
CD CLSM3
88970111
téléchargement gratuit
Crouzet

écran               écran

Prise en main rapide QuickStart - Didacticiel - Project Manager - Adressage SLIn SLOut
Courbes
de tendance - Adressage Modbus - Adressage Modbus TCP

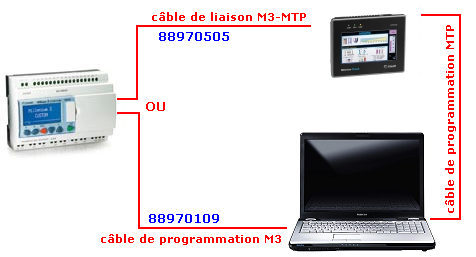

câblage

Attention !

Couper l’alimentation lors de la connexion/déconnexion des câbles

  • de programmation Millenium3
  • de programmation MTP6/50
  • de liaison M3-MTP6/50

Exemple: télécharger ecran_mtp_6_50.zip

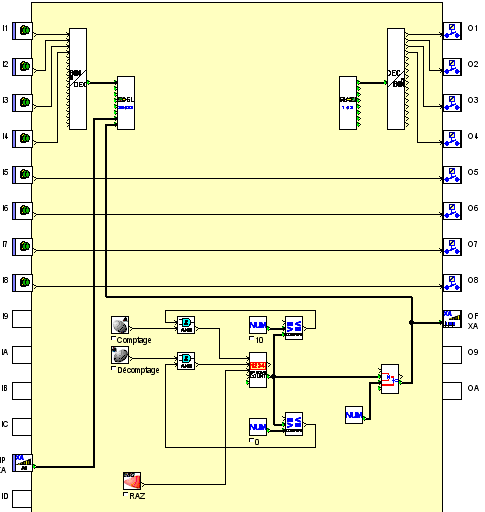

Programme du M3

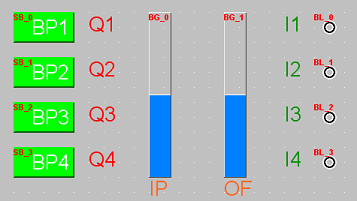

Ecran du MTP6/50
Programme M3

Ecran
