Mise en oeuvre d'un écran tactile MTP05 19/11/2011  Patrick ABATI
Liste des cours
Millenium

Le contrôleur logique Millenium 3 est un micro automate, programmable en langage Ladder ou par Blocs Fonctions et Grafcet SFC (Sequential Function Chart)
Il peut être connecté à un écran tactile programmable

Matériel utilisé

Désignation
Références
Caractéristiques
Millenium 3 Extensible Smart XD26 24VDC - 16 Entrées - 10 Sorties Relais
Alimentation modulaire PS 24 24VDC - 1,2A - 30W
Extension de communication XN05
Extension analogique XA04 2 entrées - 2 sorties
Ecran tactile MTP05
Câble USB PC-M3
88970109

Câble MTP-M3
88970442

CD CLSM3
88970111
téléchargement gratuit
CD MTPWIN + câble USB PC-MTP
88970434
logiciel de programmation de l'écran
Crouzet

écrans

Prise en main rapide QuickStart - Didacticiel

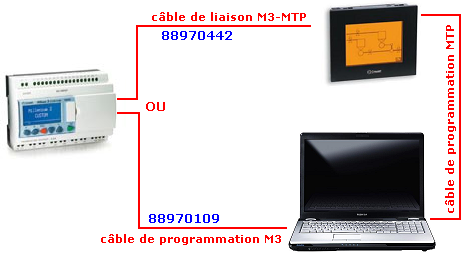

câblage

Attention !

Couper l’alimentation lors de la connexion/déconnexion des câbles

  • de programmation Millenium3
  • de programmation MTP05
  • de liaison M3-MTP05

Exemple n°1

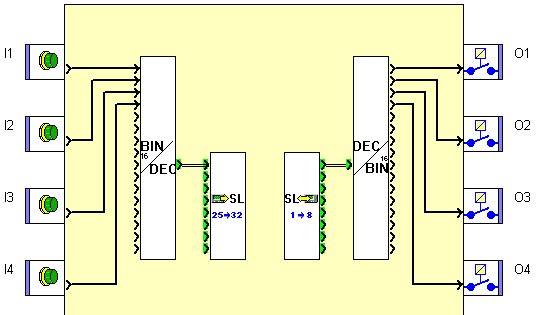

Programme du M3
Ecran du MTP05
Programme M3     Ecran

Configuration du tampon de communication du MPT05
Fonctionnement
Configuration

Lorsque le poussoir I1 est enfoncé
la lampe L1 s'allume

Lorsque le poussoir I1 est relâché
la lampe L1 s'éteint

Même fonctionnement pour
I2 à I4 et L2 à L4

Lorsque le poussoir BP1 est enfoncé
le relais O1 s'enclenche

Lorsque le poussoir BP1 est relâché
le relais O1 se déclenche

Même fonctionnement pour
BP2 à BP4 et O2 à O4

Télécharger l'exemple n°1


Exemple n°2

Programme du M3
Ecran du MTP05
Programme M3    Ecran

Télécharger l'exemple n°2
