Matériel utilisé

• Pinspot à led (Mc Crypt) fiche technique
• Strobe 336 (KOOL Light) fiche technique     manuel utilisateur
• Led Spot Moving Head MH-X25 (Stairville) fiche technique
• Pilote DALI et DMX CP_LDMX-C (AELSYS) fiche technique

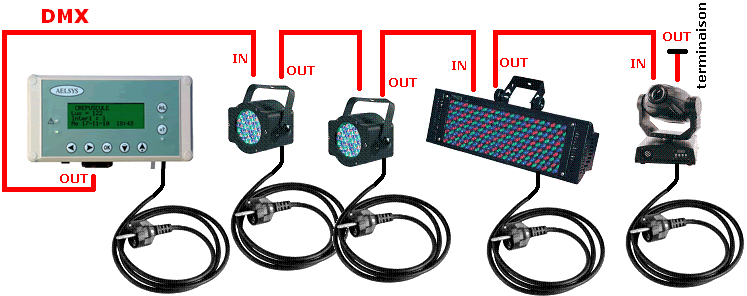

 Branchements

 Adressage

Configurer les éléments en mode DMX avec les adresses suivantes:
Pinspot n°1 : adresse 1 (1-4)
Pinspot n°2 : adresse 5 (5-8)
Strobe : adresse 9 (9-15) le switch 10 doit être sur ON (fonctionnement en DMX) de même que les switches 1 et 4 (adresse 1+8=9)
Moving head : adresse 21 (21-26) contrôle par 6 canaux (basic mode)

 Programmation

La programmation se fait à partir du logiciel Win_CP (Aelsys). On choisit une adresse IP pour le pilote, par exemple 192.168.1.50

Sélectionner le pilote d'éclairage CP_LDMX-C

Configuration du pilote (sur l'écran utilisateur du pilote) CONFIGURATION CP -> ETHERNET GATEWAY 192.168.1.1 PRIM DNS SERVER 192.168.1.1 SEC DNS SERVER 0.0.0.0 DEFAULT @IP 192.168.1.50 DEFAULT MASK 255.255.255.0 DHCP / IP FIX IP FIX

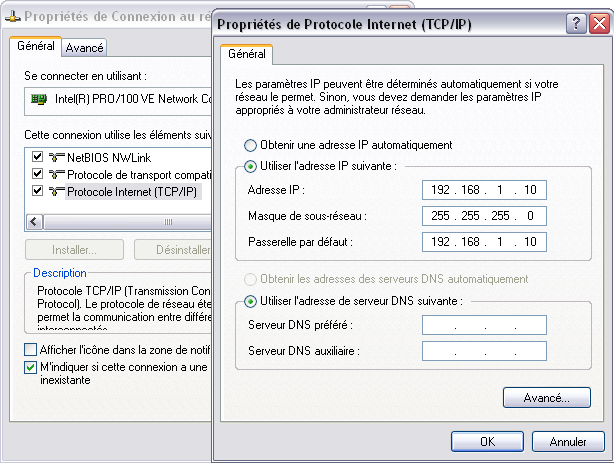

Configuration du PC

Indiquer l'IP fixe du pilote et tester la connexion

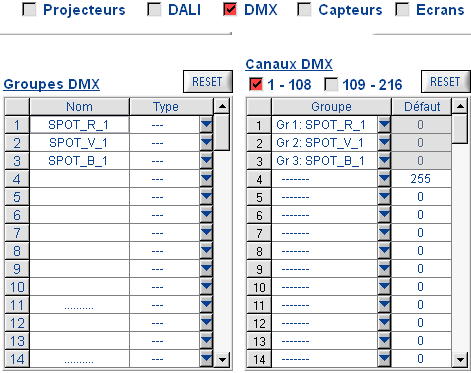

1) Configurer le Pinspot n°1, les groupes et les canaux DMX Le Pinspot n°1 utilise les adresses 1-4 1 : rouge 2 : vert 3 : bleu 4 : =255 (lumière activée)

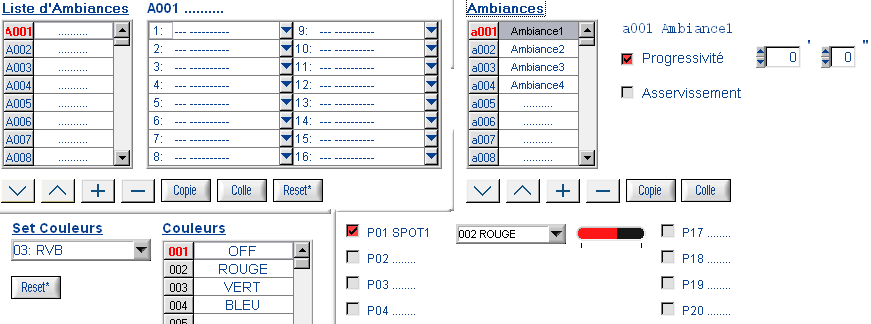

2) Définir les ambiances (ambiance1-ROUGE, ambiance2-VERT, ambiance3-BLEU, ambiance4-OFF)

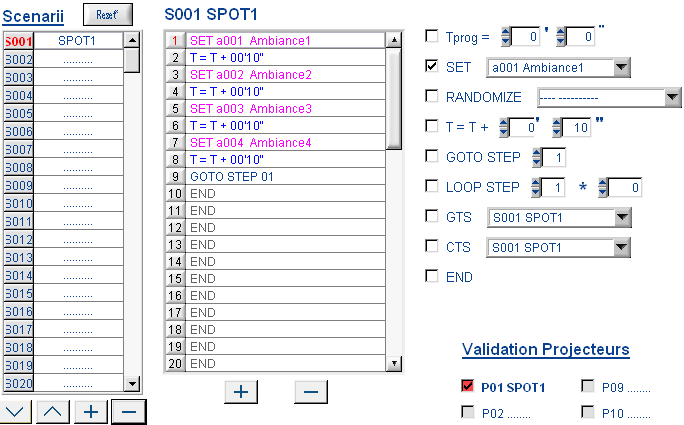

3) Définir un scénario dynamique Activer successivement les ambiances en les séparant par une temporisation de 10 sec puis boucler Ne pas oublier de valider les projecteurs

4) Faire les mêmes opérations pour le Pinspot n°2, avec les couleurs orange, jaune et magenta

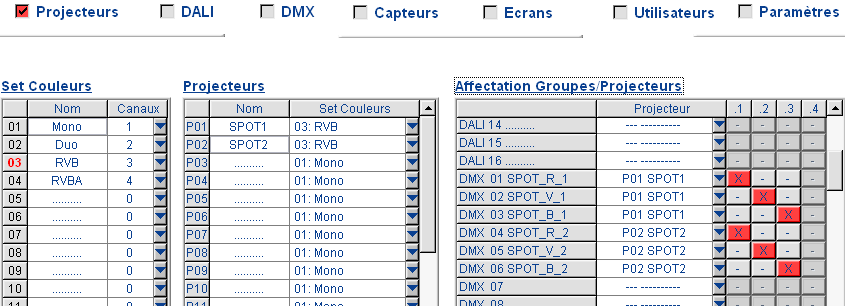

Ne pas oublier l'affectation Groupes/Projecteurs

5) Lorsque la programmation de tous les éléments est terminée, faire un Export vers le pilote, puis lancer le scénario S001

Télécharger un exemple de programme

Voir aussi la partie théorique du DMX

---
