Logiciel Zelio-Soft
| Le programme d'application peut être réalisé à partir du logiciel Zelio-Soft en utilisant différents symboles. |  |
| les symboles Zelio | les symboles Ladder | les symboles électriques |
 |
 |
 |
Le programme est composé de plusieurs lignes de schémas (60 maxi pour module 10 E/S et 80 maxi pour 20 E/S). Chaque ligne contient un maximum de 3 contacts, une bobine et éventuellement des blocs fonctions.
Simulation
La fonction de simulation permet d'exécuter le programme directement dans Zelio-Soft. Les procédures possibles sont la commande des entrées et l'affichage des sorties, la commande des touches Z, le pilotage des entrées analogiques, la visualisation/modification des paramètres des blocs fonctions et la simulation du bloc horloge.
| Pour que la simulation fonctionne, il faut cliquer sur l'icône RUN. Les contacts passants sont affichés en rouge sur le schéma. |
|
|
L'affichage des boîtes de simulation peut être utilisé. |
|
Transfert

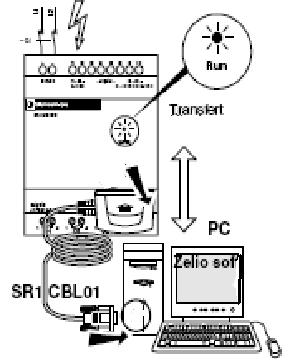

Les échanges PC / Module sont réalisés à l'aide du câble SR1 CBL01
 |
Transfert PC -> Module Sélectionner dans le module Zelio le menu Transfert / PC -> Module Sélectionner dans Zelio-Soft le menu Transférer Programme / PC -> Module Transfert Module -> PC Sélectionner dans le module Zelio le menu Transfert / Module -> PC Sélectionner dans Zelio-Soft le menu Transférer Programme / Module -> PC |
 |
Pour pouvoir connecter :
- les relais programmables ZELIO de première génération de référence SR1xx
- le PC supportant le logiciel de programmation ZelioSoft référence SR1SFT01
il est indispensable de disposer du cordon de référence SR1CBL01

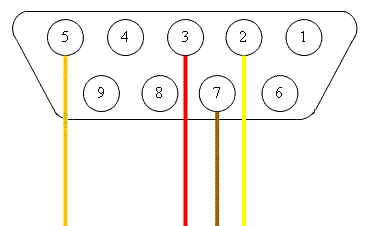

Schéma du cordon Côté connecteur Zelio
Côté PC SuBD9
|
côté connecteur Zelio
|
côté PC SuBD9
|
Supervision
La version V1.4 de Zelio-Soft ne permet pas d'accéder au mode supervision (version V1.5)
Télécharger un exemple
Module utilisé: SR1 A201BD
Programme: rtm.zel
Visualisation du dossier: rtm.pdf
