L'abonné est raccordé au réseau téléphonique par le point de terminaison de ligne, situé à l'intérieur de ses locaux
L'installation terminale est alimentée, au repos, par une tension continue comprise entre 45 V et 54 V
La sonnerie est un signal sinusoïdal de fréquence 50Hz et de valeur efficace comprise entre 50V et 80V superposé au signal continu
La tonalité est un signal sinusoïdal de fréquence 440Hz (note LA)
Les signaux vocaux sont modulés en amplitude dans la bande de fréquence 300 - 3400 Hz
Ce point est généralement matérialisé par le Dispositif de Terminaison Intérieur (DTI)
Ce dispositif est équipé d'un module RC (R=20K et C = 2,2uF) ou module d'essais, pour tester la ligne à partir du réseau, lorsque les téléphones sont débranchés
Il peut aussi comporter un module de protection contre les surtensions
L'enfichage d'une prise en T permet le test de la boucle locale, en isolant le câblage client
En fonctionnement normal, aucun équipement n'est enfiché sur le DTI
prise femelle |
fiche mâle |
module RC |
Le module RC |
Câblage d'une prise en T |
|
||||||||||||||||||
Raccordement de plusieurs prises en T (anciennes installations)
Prise CEI 60603-7
Cette prise communément appelée RJ45 est destinée à remplacer la prise en T
Les affectations des bornes (Ethernet, téléphone et télévision) sont données dans le tableau ci-dessous
Si une deuxième ligne téléphonique est nécessaire elle utilisera les bornes 7 et 8
prise femelle |
fiche mâle |
brochage |
|

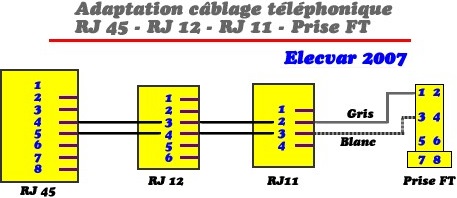

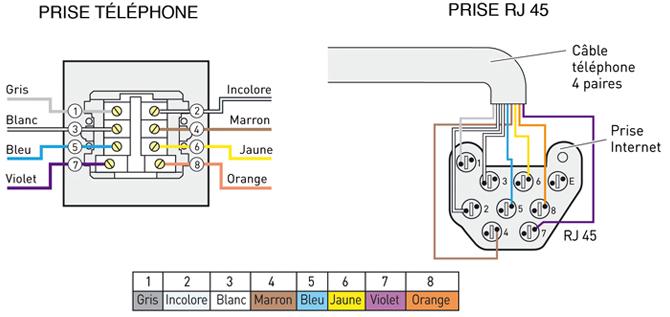

Câblage avec câble téléphonique standard
|
||||

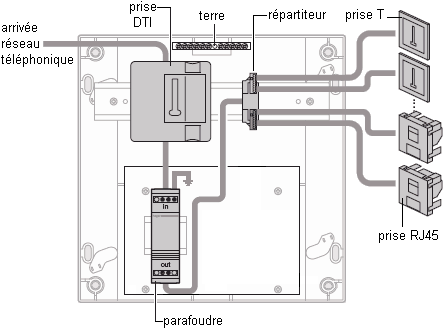

Câblage d'une installation intérieure
Le câblage des installations terminales est réalisé en étoile, à partir du répartiteur
Chaque branche d'une longueur maximale de 90 m dessert une seule prise terminale

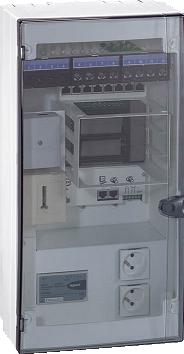

Afin de rendre l'installation plus évolutive, on peut utiliser des boîtes de distribution de zone
Exemple : Legrand
Il permet de distribuer les ressources vers les différentes prises de l'installation
raccordement face arrière |
|
face avant équipée de 24 connecteurs RJ45 |
|

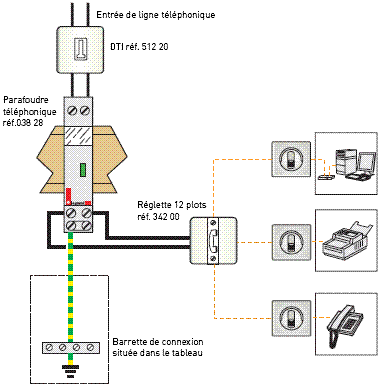

L'utilisation d'un parafoudre téléphonique est conseillée
Exemples :
Schéma de câblage LEGRAND |
Legrand
|
Le filtre ADSL permet de séparer les signaux "Voix" et "Modem"
Il peut être installé dans le coffret de communication, avant le répartiteur : il permet ainsi d'alimenter toutes les prises téléphoniques branchées en aval et de fournir les signaux utiles au Modem
