Question |
Réponse |
1 |
|
Sur ce fusible l'indication |
- gL correspond à l'ancienne norme
- gG correspond à la nouvelle norme
|
2 |
|
Ce fusible assure la protection contre les surintensités |
- pour des récepteurs de type résistifs
- pour des moteurs
|
3 |
|
Ce fusible assure la protection des moteurs contre |
- les courts-circuits
- les fortes surcharges
- les faibles surcharges
|
4 |
|
C'est un fusible |
- à couteaux
- à pattes centrées
- à pattes décalées
|
5 |
|
C'est un fusible |
- à pattes décalées
- à pattes centrées
|
6 |
|
C'est un fusible pour automobile |
|
7 |
|
C'est un fusible pour automobile |
|
8 |
|
Un fusible de taille 14 x 51 correspond à un fusible de |
- diamètre de 14 mm
- longueur de 51 mm
- diamètre de 51 mm
- longueur de 14 mm
|
9 |
|
Un fusible gM |
- est utilisé pour la protection des moteurs
- est caractérisé par deux valeurs de courant assigné
- est fréquemment utilisé dans les pays anglo-saxons
|
10 |
|
La courbe 1 est la courbe de |
|
11 |
|
La courbe 2 est la courbe de |
|
12 |
|
Sur cette courbe T correspond au temps |
|
13 |
|
C'est le symbole |
- d'un fusible
- d'une résistance
|
14 |
|

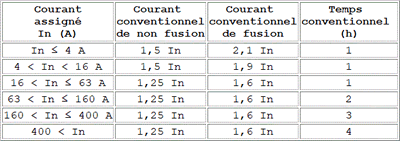

Un fusible de calibre 32 A traversé par un courant de 40 A |
- ne doit pas fondre avant 1 heure
- doit fondre avant 1 heure
|
15 |
|
Un fusible de calibre 32 A traversé par un courant de 53 A |
- doit fondre avant 1 heure
- ne doit pas fondre avant 1 heure
|
16 |
|

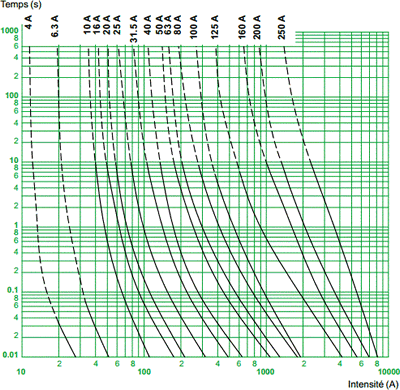

Un fusible de calibre 10 A traversé par un courant de 50 A fond en |
|
17 |
|
Un fusible de calibre 4 A traversé par un courant de 20 A fond en |
|
18 |
|
Un fusible de type aM |
- est dit "accompagnement moteur"
- protège essentiellement contre les court-circuits
- doit être associé à une protection contre les surcharges
|
19 |
|
Le fusible uR |
- est un fusible ultra rapide
- doit avoir un I²t inférieur à celui du semiconducteur à protéger
- peut être aussi appelé Protistor®
|
20 |
|

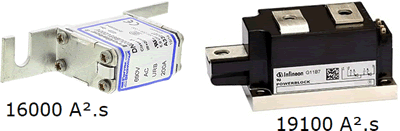

La valeur de la contrainte thermique de ce fusible qui protège le thyristor |
- est correcte
- n'est pas correcte
|
21 |
|
Un fusible de type F (In est le courant nominal) |
- est dit "rapide"
- coupe 10 In en moins de 10 ms
|
22 |
|
Un fusible de type FF (In est le courant nominal) |
- est dit "ultra rapide"
- coupe 10 In en moins de 1 ms
|
23 |
|
Un fusible de type T (In est le courant nominal) |
- est dit "retardé"
- coupe 10 In entre 10 ms et 100 ms
|
24 |
|
Un fusible de type TT (In est le courant nominal) |
- est dit "ultra retardé"
- coupe 10 In entre 100 ms et 1 s
|
25 |
|
Un fusible industriel cylindrique peut être de taille |
|
26 |
|
Un fusible couteau peut être de taille |
|
27 |
|
C'est un fusible avec voyant de fusion |
|
28 |
|
Depuis la 1 septembre 2016, la protection des circuits domestiques doit être assurée par |
|
29 |
|
Un fusible ultra rapide uR peut être de catégorie d'emploi |
|
30 |
|

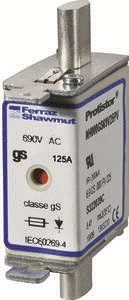

Un fusible de type gS peut couper toutes les surcharges et réduit la puissance dissipée |
|
31 |
|
Un fusible de type aR peut couper une partie des courants seulement |
|
32 |
|
Un fusible de type gR peut couper toutes les surcharges et réduit la valeur du I²t |
|
33 |
|
Les fusibles de type aR, gR et gS sont utilisés pour |
- la protection des semiconducteurs
- la protection des moteurs
|
34 |
|
Un fusible HPC signifie |
- Haut Pouvoir de Coupure
- Haute Performance de Courant
|
35 |
|
Le marquage d'un fusible de protection d'un semiconducteur contient le symbole |
|
36 |
|
Le marquage d'un fusible aM est |
|
37 |
|
Le marquage d'un fusible gG est |
|
38 |
|
La norme NF C60-200-2 définit 11 systèmes de fusibles repérés de A à K, dont |
- A: couteau
- B: couteau avec percuteur
- F : cylindrique
- G: couteau déporté
- K : couteau boulonné
|
39 |
|

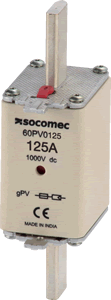

Un fusible marqué gPV assure la protection des installations photovoltaïques |
|
40 |
|
C'est un |
- interrupteur à fusibles
- sectionneur à fusibles
- interrupteur-sectionneur à fusible
|
41 |
|
C'est un |
- sectionneur à fusibles
- interrupteur à fusibles
- interrupteur-sectionneur à fusible
|
42 |
|
C'est un |
- interrupteur-sectionneur à fusible
- interrupteur à fusibles
- sectionneur à fusibles
|
43 |
|
C'est un porte-fusible haute tension |
|
44 |
|
Un fusible type gD est |
|
45 |
|
Un fusible type gN est |
|
46 |
|
Ce fusible est équipé d'un microrupteur qui renvoie l’information de fusion fusible |
|
47 |
|
C'est un fusible à percuteur |
|
48 |
|
Le temps d'arc est plus grand |
- en courant continu
- en courant alternatif
|
49 |
|
Les fusibles de type aM sont inexploitables |
- en courant continu
- en courant alternatif
|
50 |
|
Pour que la protection par fusible uR soit efficace, il faut que la contrainte thermique du fusible soit inférieure de 20 % environ à la contrainte thermique de destruction du semi-conducteur |
|
51 |
|

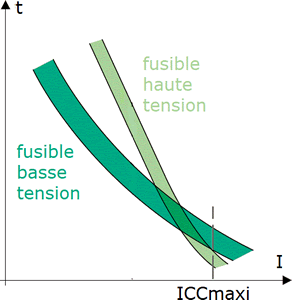

ICCmax étant donné, la protection de ce transformateur est-elle conforme ? |
|
52 |
|
ICCmax étant donné, la protection de ce transformateur est-elle conforme ? |
|
53 |
|
Le pouvoir de coupure est la valeur du courant de court-circuit présumé que le fusible est capable d’interrompre sous une tension d’emploi spécifiée |
|
54 |
|
Un fusible ne peut être utilisé qu'à une valeur efficace de tension |
- inférieure à sa tension nominale
- supérieure à sa tension nominale
|
55 |
|

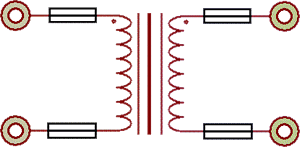

Pour la protection d'un transformateur, il est préférable d'utiliser |
- des fusible aM au primaire
- des fusible gG au secondaire
- des fusiblegG au primaire
- des fusible aM au secondaire
|
56 |
|
En amont d’une batterie de condensateurs, le calibre du fusible doit être supérieur ou égal |
- à deux fois le courant nominal de la batterie de condensateurs
- au courant nominal de la batterie de condensateurs
|
57 |
|
La contrainte thermique d'un fusible doit toujours être inférieure à la contrainte thermique du câble qu'il protège |
|
58 |
|

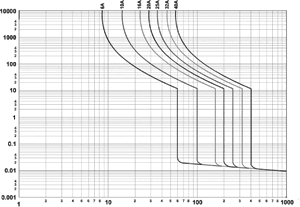

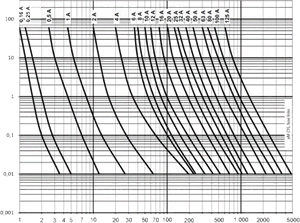

Ces courbes correspondent à |
|
59 |
|
Ces courbes correspondent à |
|
