Question |
Réponse |
1 |
|
C'est un anémomètre à |
|
2 |
|
C'est un anémomètre à |
|
3 |
|
C'est un disque de codeur |
- incrémental (relatif)
- absolu
|
4 |
|
C'est un disque de codeur |
- absolu
- incrémental (relatif)
|
5 |
|
C'est un contact de fin de course à |
- tige flexible
- poussoir
- galet
|
6 |
|
C'est un contact de fin de course à |
- galet
- poussoir
- tige flexible
|
7 |
|
C'est un contact de fin de course à |
- poussoir
- galet
- tige flexible
|
8 |
|
Ce sont des jauges de déformation |
|
9 |
|
C'est un capteur de niveau |
|
10 |
|
C'est un capteur de niveau |
|
11 |
|
C'est un capteur à effet Hall |
|
12 |
|
C'est un capteur à effet Hall |
|
13 |
|
C'est un capteur à effet Hall |
|
14 |
|
Ce sont les symboles des capteurs de proximité |
|
15 |
|
Ce sont les symboles des capteurs de proximité |
|
16 |
|
Ce sont les symboles des capteurs de position (ou de fin de course) |
|
17 |
|
Le capteur de distance à ultrasons |
- fonctionne suivant de principe de l'écho
- envoie un signal sonore de fréquence supérieure aux fréquences audibles
- réceptionne le signal en retour et mesure la durée de l'émission-réception
- calcule la distance en utilisant la vitesse du son (340 m/s)
|
18 |
|
Un interrupteur à lame souple (ILS) |
- est aussi appelé REED
- change d'état sous l'action d'un champ magnétique
- est scellé dans une ampoule de verre contenant un gaz non oxydant
|
19 |
|
Un capteur de proximité inductif détecte sans contact |
- des objets métalliques
- des objets non métalliques
|
20 |
|
Un capteur de proximité capacitif détecte sans contact |
- des objets métalliques
- des objets non métalliques
|
21 |
|
C'est le symbole d'un |
- capteur magnétique
- thermostat
- capteur à ultrasons
|
22 |
|
Ce sont les symboles d'un |
- thermostat
- capteur magnétique
- capteur à ultrasons
|
23 |
|
C'est le symbole d'un |
- capteur à ultrasons
- capteur magnétique
- thermostat
|
24 |
|
C'est une photorésistance |
|
25 |
|
C'est le symbole d'une thermistance |
- à coefficient de température positif (CTP)
- à coefficient de température négatif (CTN)
|
26 |
|
C'est le symbole d'une thermistance |
- à coefficient de température négatif (CTN)
- à coefficient de température positif (CTP)
|
27 |
|
La constante de vitesse de cette tachymétrie est 0,06 V/tr/mn. Lorsqu'elle tourne à 1500 tr/mn, quelle est sa tension de sortie ? |
|
28 |
|
Ce codeur incrémental (500 points/tour) tourne à 600 tr/mn. Quelle est la fréquence des impulsions de sortie ? |
|
29 |
|
C'est un capteur |
- de débit
- de niveau
- de pression
|
30 |
|
C'est un capteur |
- de pression
- de niveau
- de débit
|
31 |
|
C'est un capteur |
- de niveau
- de débit
- de pression
|
32 |
|
La constante de vitesse de cette tachymétrie est 0,06 V/tr/mn. Lorsqu'elle délivre une tension de 30 V, quelle est sa vitesse de rotation ? |
- 500 tr/mn
- 1000 tr/mn
- 1500 tr/mn
|
33 |
|
Ce codeur incrémental (500 points/tour) sort des impulsions à 2500 Hz. Quelle est sa vitesse de rotation ? |
- 300 tr/mn
- 600 tr/mn
- 900 tr/mn
|
34 |
|
Cette tachymétrie délivre une tension de 60 V lorsqu'elle tourne à 1000 tr/mn. Quelle est sa constante de vitesse ? |
- 0,06 V/tr/mn
- 6 V/tr/mn
- 0,6 V/tr/mn
|
35 |
|
Ce codeur incrémental sort des impulsions à 10 kHz lorsqu'il tourne à 3000 tr/mn. Quelle est son nombre de points par tour ? |
|
36 |
|
C'est un thermocouple de surface |
|
37 |
|
Un thermocouple |
- convertit la température en tension
- est constitué de deux fils de métaux différents
- exploite l'effet Seebeck
- peut être de type J
- peut être de type K
|
38 |
|
Une RTD |
- est constituée d'un métal
- voit sa résitance varier avec la température
- peut être constituée de platine
|
39 |
|
Une sonde Pt100 |
- a une résistance de 100 ohms à 0°C
- est constituée de platine
|
40 |
|

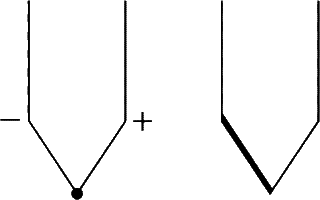

Ce sont les symboles |
- d'un thermocouple
- d'une sonde Pt100
|
41 |
|
C'est |
- une thermistance
- un thermocouple
|
42 |
|
Un thermostat bimétallique de sécurité |
- ouvre son contact si le seuil de température est atteint
- est composé de deux lames de métaux différents
|
43 |
|
Les détecteurs de type PNP effectuent une |
- commutation sur la charge du potentiel positif
- commutation sur la charge du potentiel négatif
|
44 |
|
Les détecteurs de type NPN effectuent une |
- commutation sur la charge du potentiel négatif
- commutation sur la charge du potentiel positif
|
