Modulation de l'énergie

Pierron

    Ce logiciel traite des principaux convertisseurs d'énergie utilisés dans le domaine de l'électronique de puissance :
redresseurs, gradateurs, hacheurs, onduleurs.

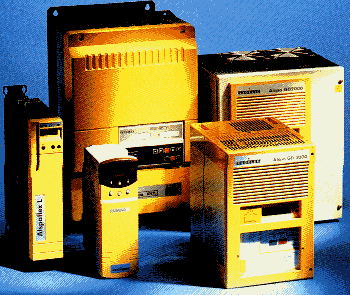

Variateurs de viitesse pour moteurs électriques



REDRESSEURS
- monophasés double alternance commandés et non commandés (4 montages),
- triphasés simple et double alternance commandés et non commandés (5 montages).
    Pour chacun de ces cas, le logiciel :
· donne le schéma du montage,
· donne la valeur moyenne de la tension de sortie sous forme littérale,
· peut calculer cette valeur moyenne, sous forme numérique,
· donne les courbes des tensions simples et composées,
· trace les tensions aux bornes d'un interrupteur électronique et aux bornes du récepteur, suivant la valeur du retard à l'amorçage choisi,
· affiche quelques commentaires,
· peut imprimer les graphes, schémas et relations fondamentales.
    Le réglage de la valeur du retard à l'amorçage s'effectue par des boutons poussoirs + et -, par bonds réglables de 1° à 30°. Les courbes sont tracées de façon continue et permettent de visualiser l'évolution des tensions en fonction du réglage choisi.

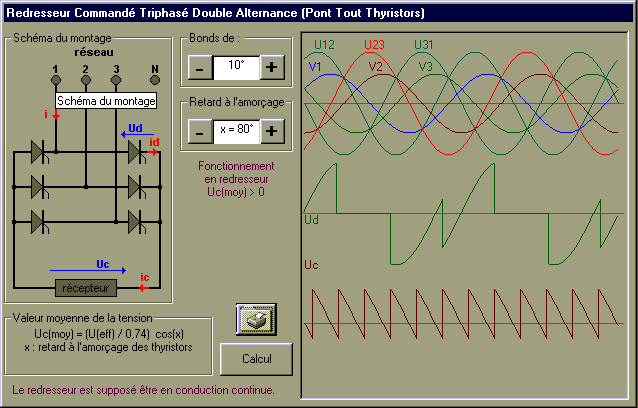

redresseur



GRADATEURS
- par angle de phase monophasé
- par angle de phase triphasé.
    Pour chacun de ces cas, le logiciel :
· donne le schéma du montage,
· donne la valeur efficace de la tension de sortie sous forme littérale,
· peut calculer cette valeur efficace, sous forme numérique,
· donne les courbes des tensions simples et composées,
· trace les tensions aux bornes d'un interrupteur électronique et aux bornes du récepteur, suivant la valeur du retard à l'amorçage choisi,
· affiche quelques commentaires,
· peut imprimer les graphes, schémas et relations fondamentales.
    Le réglage de la valeur du retard à l'amorçage s'effectue par des boutons poussoirs + et -, par bonds réglables de 1° à 30°. Les courbes sont tracées de façon continue et permettent de visualiser l'évolution des tensions en fonction du réglage choisi.

- par train d'ondes entières,
- cycloconvertisseur.
    Pour chacun de ces cas, le logiciel :
· donne le schéma du montage,
· donne les courbes des tensions du réseau,
· trace la tension aux bornes du récepteur, suivant le réglage choisi,
· peut imprimer les graphes et schémas.
    Le réglage s'effectue par des boutons poussoirs + et -. Les courbes sont tracées de façon continue et permettent de visualiser l'évolution des tensions en fonction du réglage choisi.

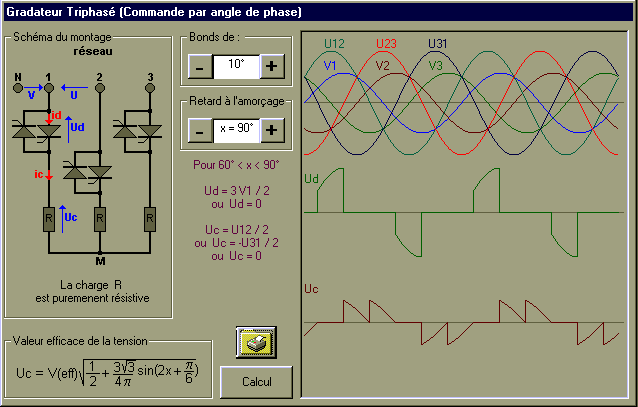

gradateur



HACHEURS
- série (dévolteur),
- réversible.
    Pour chacun de ces cas, le logiciel :
· donne le schéma du montage,
· donne la valeur moyenne de la tension de sortie sous forme littérale,
· peut calculer cette valeur moyenne, sous forme numérique,
· trace les principaux courants et tensions, suivant la valeur du rapport cyclique choisi,
· affiche quelques commentaires,
· peut imprimer les graphes, schémas et relations fondamentales.
    Le réglage de la valeur du rapport cyclique s'effectue par des boutons poussoirs + et -, par bonds réglables de 0,01 à 0,1. Les courbes sont tracées de façon continue et permettent de visualiser l'évolution des tensions en fonction du réglage choisi.

- parallèle (survolteur).
    Pour ce cas, le logiciel :
· donne le schéma du montage,
· donne la valeur moyenne de la tension de sortie sous forme littérale,
· peut calculer cette valeur moyenne, sous forme numérique,
· trace les principaux courants et tensions, suivant la valeur du rapport cyclique,
· affiche quelques commentaires,
· peut imprimer les graphes, schémas et relations fondamentales.
    Un bouton poussoir " freinage " démarre le hacheur. Les signaux sont tracés automatiquement et de façon continue pendant toute la phase de freinage.

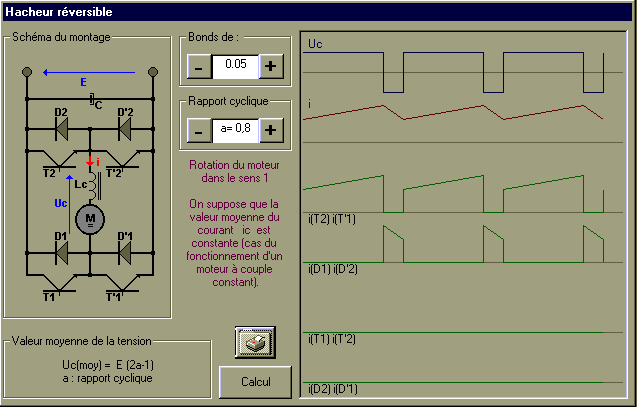

hacheur



ONDULEURS
- de tension,
- de courant,
- à modulation de largeur d'impulsion.
    Pour chacun de ces cas, le logiciel :
· donne le schéma du montage,
· trace les tensions ou courants de sortie, suivant la valeur du réglage choisi,
· peut imprimer les graphes et schémas.
    Le réglage s'effectue par des boutons poussoirs + et -, par bonds de 10% de la vitesse nominale de la machine. Les courbes sont tracées de façon continue et permettent de visualiser l'évolution des tensions ou courants en fonction du réglage choisi.

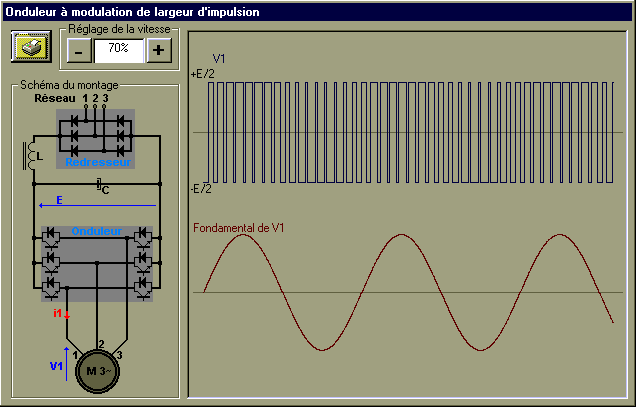

onduleur
