Conversion Numérique-Analogique



Micrelec
Voir quelques fenêtres du logiciel...

    Ce logiciel permet de Tracer un Graphe à l'aide de la souris. Divers signaux élémentaires sont disponibles : Sinus, Carré, Triangle, Rampe, Échelon, Impulsion. Tout Graphe est composé de 300 points. Il est possible de transmettre les valeurs du graphe à une carte CNA via un port parallèle, pour réaliser diverses applications (Commande d'un moteur avec rampe d'accélération, rampe de décélération, inversion du sens de rotation, Génération de signaux, Génération de sons). Le logiciel donne aussi tous les éléments pour construire la carte CNA 8 bits (schéma, implantation, tracé des pistes, nomenclature des composants). Éléments de cours et aide détaillée.




Port :
    Permet de choisir un port parallèle disponible sur l'ordinateur. Le plus souvent, un seul port parallèle existe (dédié à l'imprimante) à l'adresse hexadécimale 378. Le module de conversion numérique - analogique est dans ce cas relié à la place de l'imprimante. Il est possible de choisir une adresse comprise entre 200 et 3FF (pour cartes prototypes installées dans l'ordinateur).

Fichier :
    Charger un Graphe à partir du disque, Enregistrer sur le disque un Graphe (crée à partir de la fonction Tracer), Imprimer le Graphe en cours, Quitter le programme.
Remarques : Les fichiers " Graphe " se trouvent dans le sous - répertoire Graph. Tout fichier de ce répertoire peut être supprimé par le bouton " Corbeille " de la barre d'outils.

Signaux :
    Tracer un Graphe à l'aide de la souris. Cliquer dans la zone utile et déplacer la souris en maintenant le bouton de droite enfoncé (pour tracer des courbes). Pour tracer des segments Cliquer les points extrêmes. Lorsque le Graphe est terminé, il est retracé en bleu. Divers signaux élémentaires sont disponibles : Sinus, Carré, Triangle, Rampe, Échelon, Impulsion. Tout Graphe est composé de 300 points.

Module :
    Donne tous les éléments pour construire une carte de conversion numérique - analogique 8 bits (schéma, implantation, tracé des pistes, nomenclature des composants). Le tracé des pistes peut être imprimé sur transparent pour imprimante laser ce qui permet une réalisation sur circuit imprimé de très bonne qualité. La procédure de réglage de la carte et les branchements sont expliqués en détail. Le Module nécessite une alimentation externe symétrique +15v/-15v.

Réglages :
Base de Temps : définit la période du graphe. Réglable entre 1 et 30000. La valeur par défaut est 1. La Base de Temps dépend aussi de la vitesse de l'ordinateur.
Résolution : pour mettre en évidence l'importance du nombre de bits sur la qualité du signal, réglable de 1 à 8. La valeur par défaut est 8.
Répétition : pour répéter plusieurs fois le graphe. Cette fonction permet, en association avec la fonction " Performances maximales ", de visualiser le signal de sortie sur un oscilloscope.

Options :
Affichage Décimal : de la valeur présente sur le Port. Cette valeur peut être ajustée entre 0 et 255.
Affichage Binaire : chaque bit peut être modifié en cliquant sur la case correspondante. Cette fonction permet de tester individuellement les leds du module et de vérifier le câble parallèle.
Affichage Tension : pour ajuster la tension entre +10v et -10v par bonds de 0,5v. Cette fonction permet le réglage (Gain et Offset) du Module.
Plage 0 - 10v : pour éviter l'envoi de tension négative à un système qui ne le tolère pas.
Performances maximales : pour sortir le Graphe à une fréquence plus élevée. Attention : les optocoupleurs utilisés ont une limite en fréquence de l'ordre de 100kHz, ce qui limite la sortie du graphe complet (300 points) aux environs de 300 Hz.
Sortie sur Port : autorise ou non la sortie sur le Port Imprimante.
Barre d'outils : permet d'afficher une barre d'outils pour les fonctions précédentes.
Défaut : rétablit les réglages par défaut.

Un cours succinct, ainsi qu'une aide détaillée sont accessibles à partir du logiciel.

Quelques applications du logiciel :
-commande d'un moteur avec: rampe d'accélération, rampe de décélération, inversion du sens de rotation,
- génération de signaux,
- génération de sons.

Quelques fenêtres du logiciel...

CNA

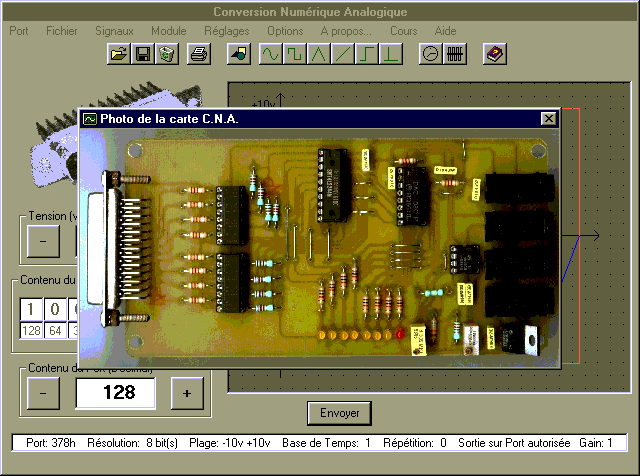

carte
