Alimentations Linéaire et à Découpage

Micrelec

Voir quelques fenêtres du logiciel...


    Structure et fonctionnement, régulateur de tension intégré, alimentation Forward et Flyback à démagnétisation complète et incomplète, schémas des montages avec oscillogrammes et explications du fonctionnement, calcul du transformateur d'une alimentation de type Flyback, détermination et choix du redresseur, calcul du condensateur de filtrage, calcul d'un filtre L-C, calcul d'un dissipateur, nombreux exemples.


Le logiciel est composé de 5 parties :


1. Alimentation
Généralités
a. Alimentation linéaire
Structure et fonctionnement
Régulateur de tension intégré
Exemple d'application
b. Alimentation à découpage
Structures possibles

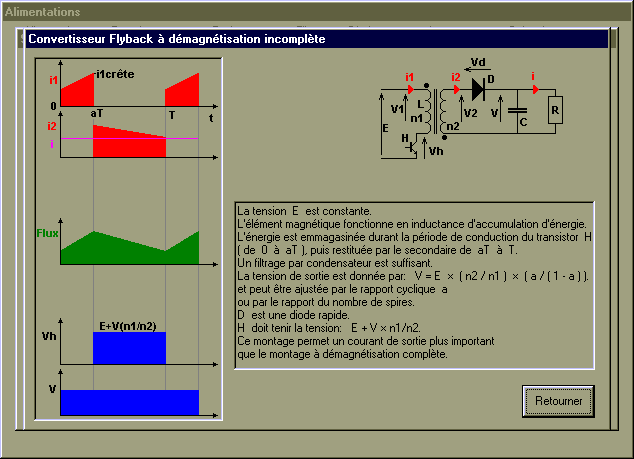

Alimentation Forward et Flyback à démagnétisation complète et incomplète

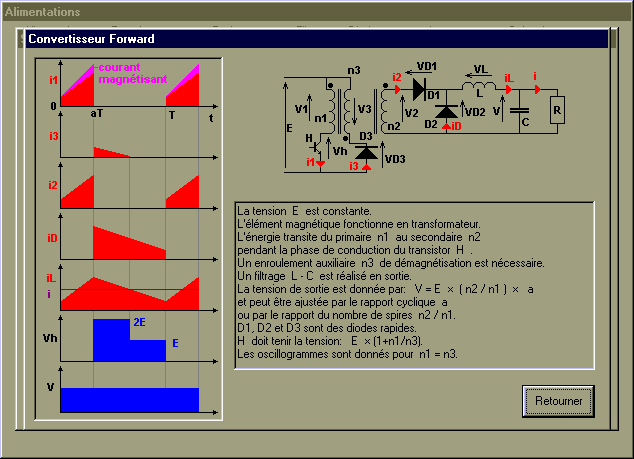

Schémas des montages avec oscillogrammes et explications du fonctionnement


2. Transformateur
a. Pour alimentation linéaire
Constitution
Calcul pour une puissance < 1KVA
Exemple d'application et choix du transformateur
b. Pour alimentation à découpage
Constitution
Calcul du transformateur d'une alimentation de type Flyback


3. Redresseur
Redresseurs monophasés simple et double alternance
Schémas des montages et oscillogrammes
Détermination et choix du redresseur
Exemple


4. Filtre

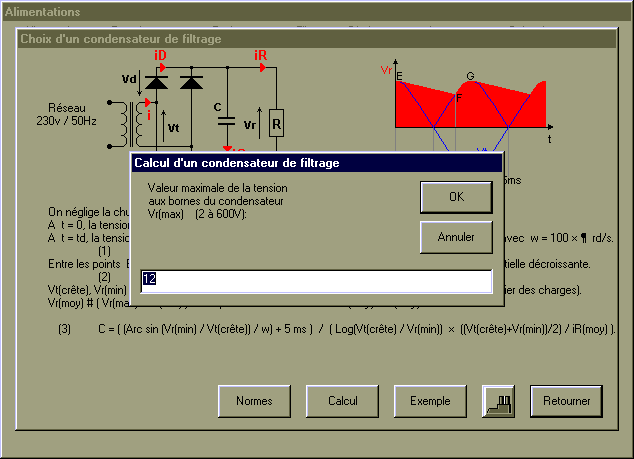

a. Condensateur de filtrage
Calcul
Exemple de choix et montage d'application

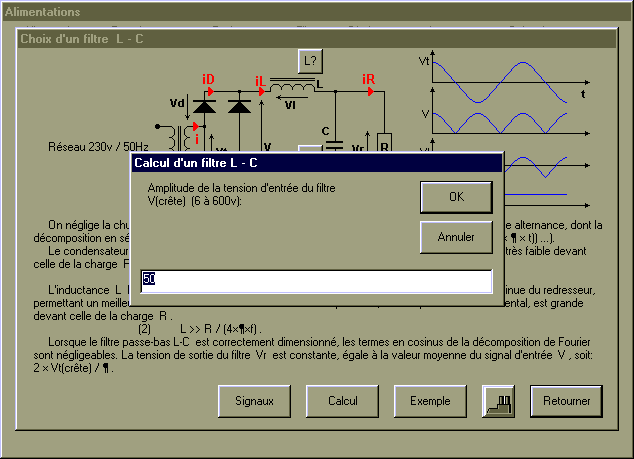

b. Filtre L-C
Calcul des éléments L et C pour un montage
hacheur
redresseur monophasé double alternance
redresseur triphasé simple alternance
redresseur triphasé double alternance
Exemple de choix et montage d'application

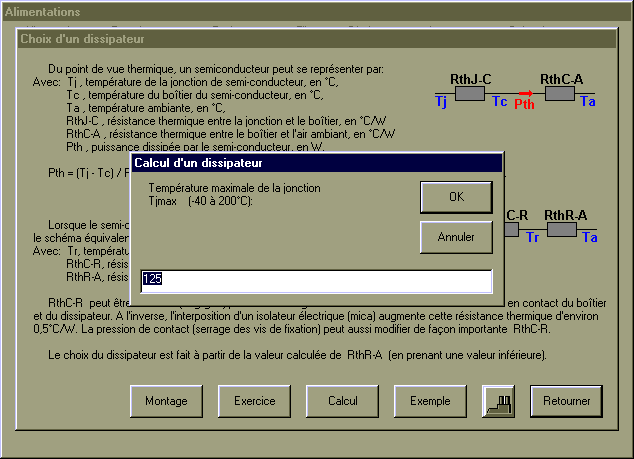

5. Dissipateur
Calcul
Exemple de choix
Exercice



Quelques fenêtres du logiciel...

fly

forward

LC

C

Dissipateur
