une bobine parcourue par un courant alternatif

est le siège d'une induction magnétique B

dont la période est celle du courant

le champ obtenu n'est pas tournant

et le moteur ne peut démarrer


si l'on ajoute une seconde bobine

alimentée par le même réseau

on crée un nouveau champ

qui s'ajoute vectoriellement au premier

le champ obtenu n'est toujours pas tournant


si l'on déphase de 90° le courant

dans la seconde bobine par un condensateur

le champ résultant obtenu est un champ tournant

qui crée les conditions

pour la mise en mouvement du moteur

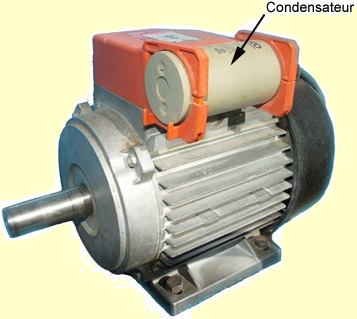

ci-contre la photo dun moteur asynchrone monophasé

où l'on voit le condensateur

permettant le déphasage des courants des deux bobines

moteur monophasé
