PPPoE & Win XP
Décidément, je n'ai pas beaucoup d'affinités avec ce système et il me le rend bien...
Essayons de nous y retrouver...
Une magnifique carte réseau 3Com 3C509b, bus ISA non plug & play, garantie à vie et qui m'a rendu de bons et loyaux services sur tous les OS, y compris WIndows 2000, il faudra que je la jette car XP ne veut pas l'accepter...
XP présente à mon sens une autre tare : Ses assistants... Rien ne peut être fait sur ce système sans déclencher un assistant qui va décider, le plus souvent à votre place, de ce qui est bien pour vous. Je n'aime pas qu'on décide à ma place.
Dans la pratique, l'exposé qui suit présente la manipulation que j'ai réalisée sur ma configuration de test. Rien ne permet d'affirmer que les assistants de XP vous laisseront faire la même chose...
 |

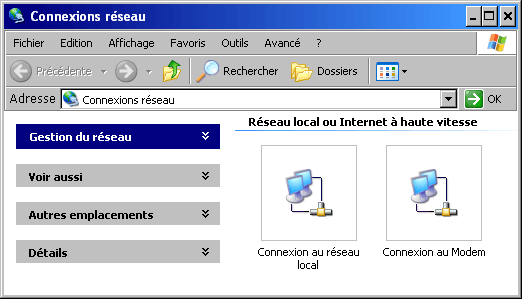

Les tests qui suivent sont donc faits sur une autre machine de tests. Cette machine est équipée de deux cartes réseau identiques, l'une connectée au réseau local, l'autre à un modem ADSL Ethernet SpeedTouch Home, mais pour les câblés, la procédure devrait être la même. |
La connexion au réseau local
 |

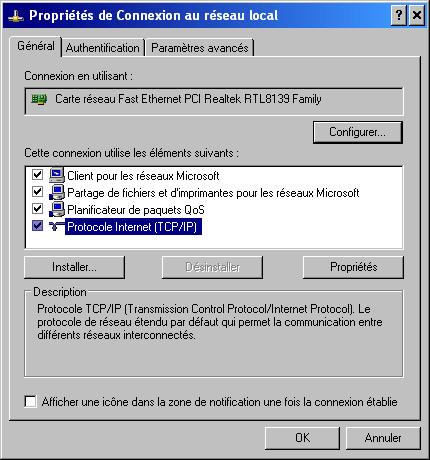

Sur le LAN (réseau local), tous les services sont installés, c'est un réseau Microsoft. |
 |

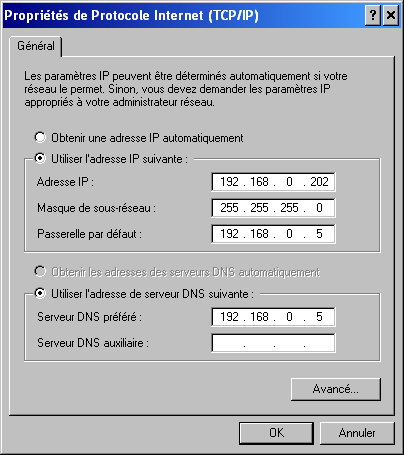

La configuration IP est manuelle, avec une adresse dans une classe privée.
Sur le réseau où la manipulation a été réalisée, j'aurais aussi bien pu utiliser les services DHCP, un tel serveur étant présent. |
La connexion PPPoE
 |
Ici, c'est la carte qui est connectée au modem ADSL. Pour l'instant, j'ai fait comme s'il s'agissait d'un modem câble, sans PPPoE.

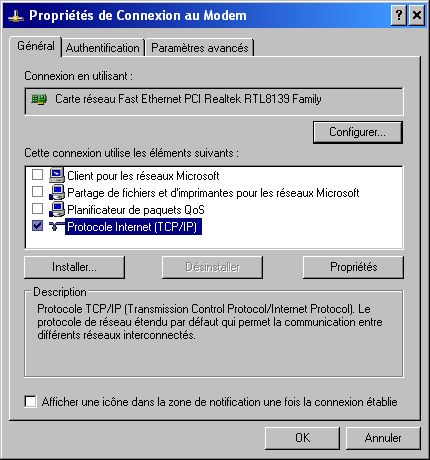

Uniquement TCP/IP, ce n'est pas un réseau Microsoft |
 |

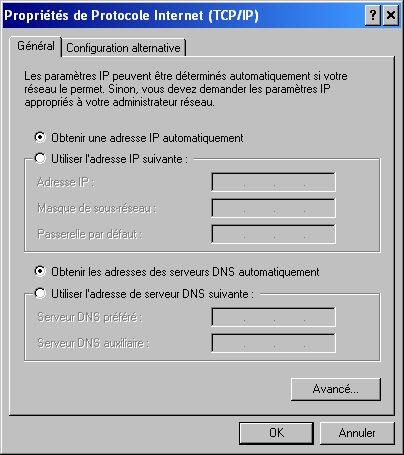

Actuellement, le système fonctionne avec IP sur Ethernet, la pile IP est donc configurée automatiquement par DHCP.
Tout fonctionne correctement. |
Installation de PPPoE
Préparation de l'installation
 |

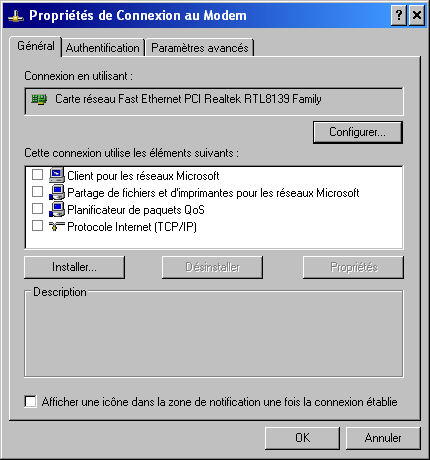

Sur les propriétés de la carte réseau connectée au modem, vous désactivez le protocole TCP/IP puisqu'il ne sera plus nécessaire, c'est PPPoE qui prendra le relais.
Finalement, plus aucun service n'est attaché à cette carte. |
Un petit assistanat...
Je n'ai pas trouvé d'autre moyen que de passer par un assistant... Voici donc la procédure assistée.
 |

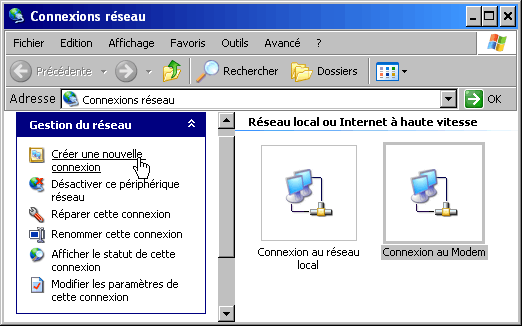

Dans les propriétés des connexions réseaux, cliquez donc sur "Créer une nouvelle connexion". |
 |

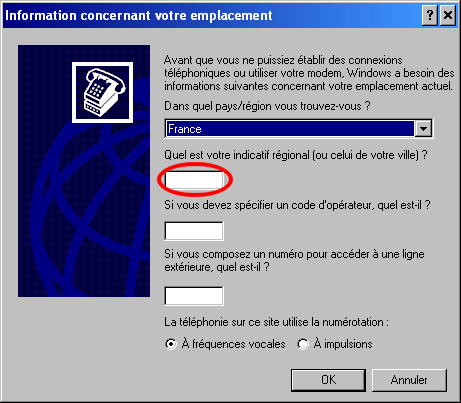

Cette procédure étant destinée aussi aux connexions RTC, l'assistant va vous demander des renseignements de numérotation. Vous devez indiquer un indicatif régional, n'importe lequel, il ne servira à rien dans notre cas. |
 |

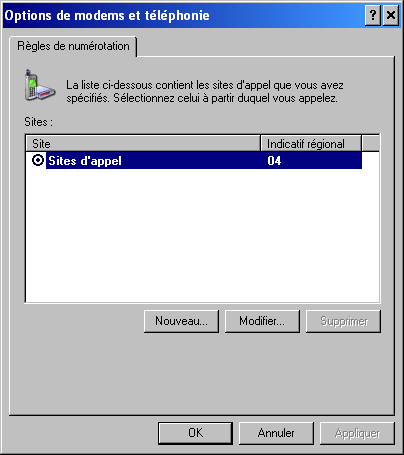

Les règles de numérotation ne nous concernent pas, faites OK sans rien modifier. |
 |

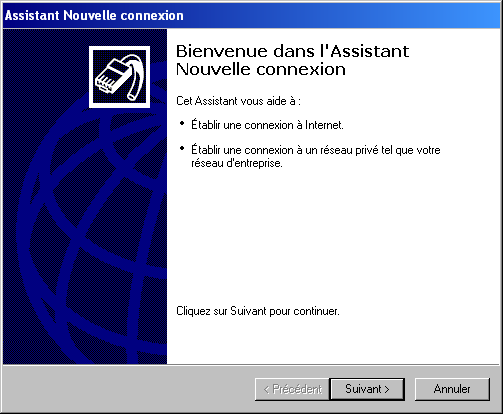

Faites ce que vous dit l'assistant, cliquez sur suivant pur continuer... |
 |

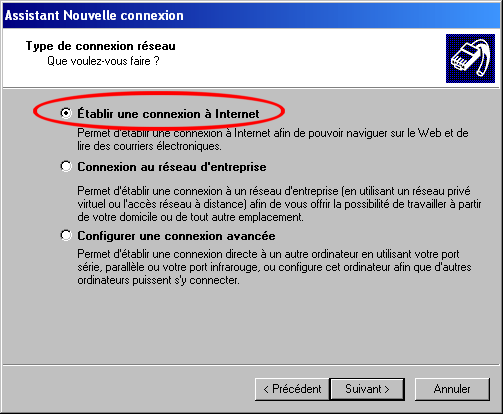

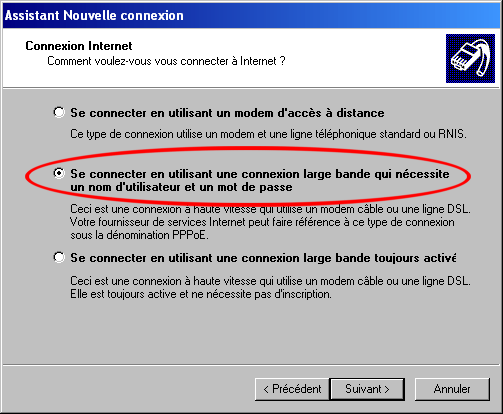

C'est une connexion à Internet que nous devons mettre en place. |
 |

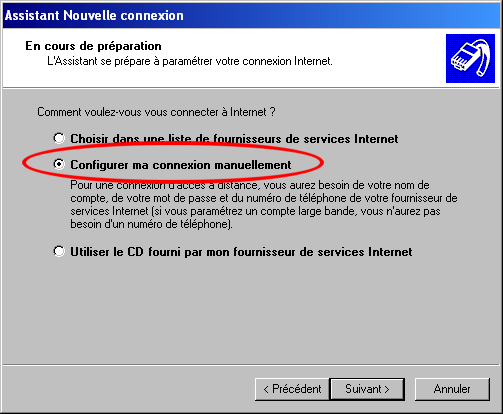

Pour une fois que l'on peut faire quelque chose soi-même, nous n'allons surtout pas nous en priver... |
 |
PPPoE nécessite un nom d'utilisateur et un mot de passe... |
 |

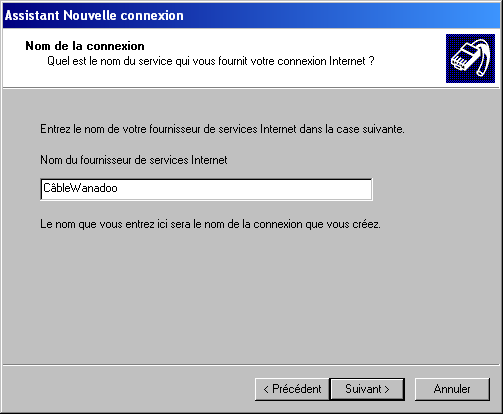

Le nom que vous indiquez ici est purement "cosmétique". Il ne sert qu'à repérer la connexion dans les propriétés des connexions réseaux. |
 |

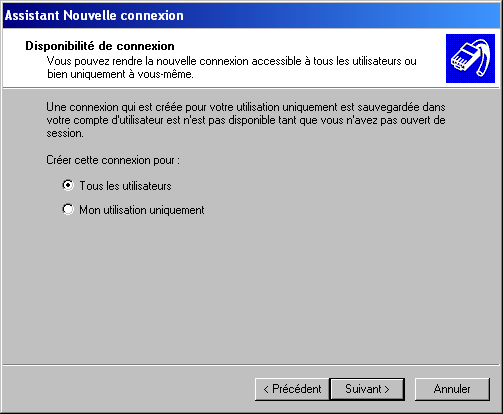

Faites ici ce que vous voulez. |
 |

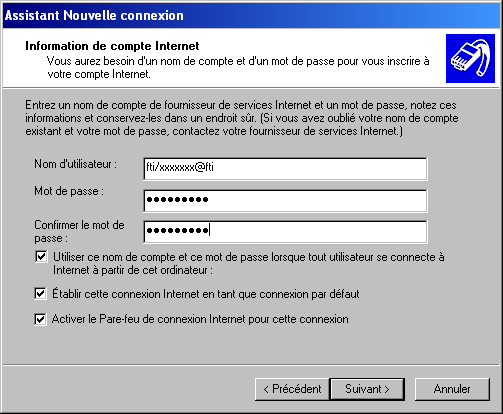

Ici vous utilisez les informations que vous avez reçues de votre fournisseur.
Etablir cette connexion Internet en tant que connexion par défaut est bien entendu nécessaire, sauf si vous disposez d'un autre moyen d'accès et que vous n'utiliserez celui-ci qu'en secours. XP propose quelques fonctions de firewall, autant les utiliser. |
 |

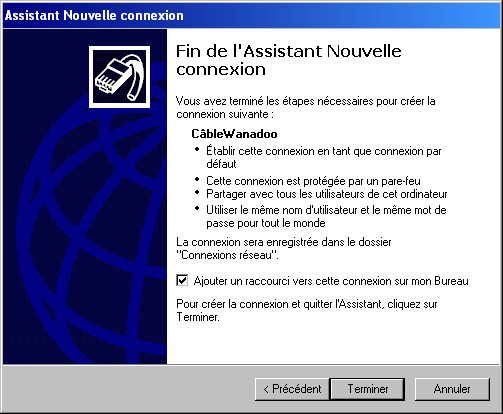

L'assistant a terminé, vous pouvez ajouter un raccourci sur votre bureau. |
Et voilà. Normalement, ça devrait fonctionner...
Première connexion
 |

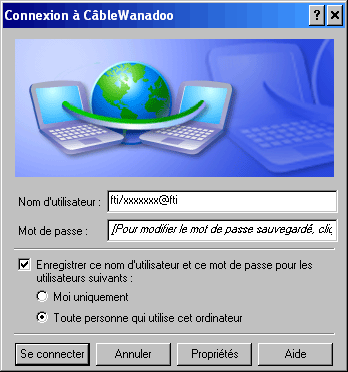

Il suffit d'agir sur le raccourci que vous n'avez mas manqué de déposer sur le bureau par le biais de l'assistant.
Mais avant de cliquer sur "Se connecter", voyons tout de même les propriétés. |
 |

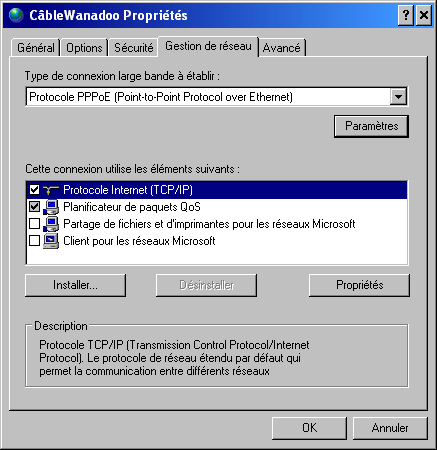

Pas de partage de fichiers ni de client des réseaux Microsoft, c'est bien. |
 |

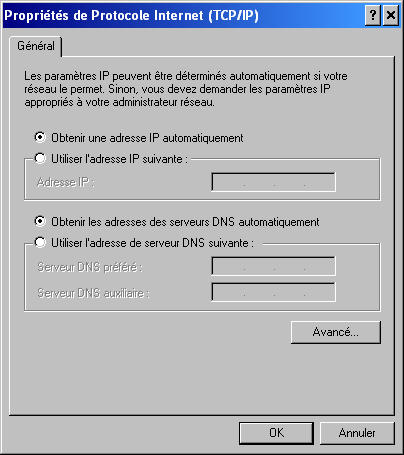

Tout obtenir automatiquement, c'est bien aussi, sauf si vous disposez d'une IP fixe ou d'un DNS autre que ceux proposés par le fournisseur. |
Si vous essayez de démarrer la connexion et que vous ne vous êtes pas trompé sur le nom d'utilisateur ni le mot de passe, ça va fonctionner...
Pour ceux qui aiment, voici l'état des routes lorsque la connexion est active (je rappelle que la manipulation a été faite sur une connexion ADSL).
F:\>route print
===========================================================================
Liste d'Interfaces
0x1 ........................... MS TCP Loopback interface
0x10004 ...00 30 84 3a 64 97 ...... Carte réseau Fast Ethernet PCI Realtek
RTL8139 Family - Miniport d'ordonnancement de paquets
0x30002 ...00 53 45 00 00 00 ...... WAN (PPP/SLIP) Interface
===========================================================================
===========================================================================
Itinéraires actifs :
Destination réseau Masque réseau Adr. passerelle Adr. interface Métrique
0.0.0.0 0.0.0.0 192.168.0.5 192.168.0.202 21
0.0.0.0 0.0.0.0 217.128.147.4 217.128.147.4 1
127.0.0.0 255.0.0.0 127.0.0.1 127.0.0.1 1
192.168.0.0 255.255.255.0 192.168.0.202 192.168.0.202 20
192.168.0.202 255.255.255.255 127.0.0.1 127.0.0.1 20
192.168.0.255 255.255.255.255 192.168.0.202 192.168.0.202 20
217.128.147.1 255.255.255.255 217.128.147.4 217.128.147.4 1
217.128.147.4 255.255.255.255 127.0.0.1 127.0.0.1 50
217.128.147.255 255.255.255.255 217.128.147.4 217.128.147.4 50
224.0.0.0 240.0.0.0 192.168.0.202 192.168.0.202 20
224.0.0.0 240.0.0.0 217.128.147.4 217.128.147.4 1
255.255.255.255 255.255.255.255 192.168.0.202 192.168.0.202 1
Passerelle par défaut : 217.128.147.4
===========================================================================
Itinéraires persistants :
Aucun
 |

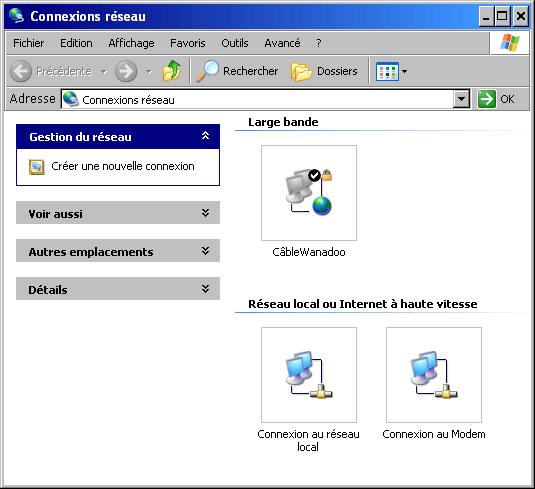

Et voilà. Si vous retournez dans vos connexions réseau, vous constaterez qu'il y en a une de plus, dans la rubrique "Large bande". |
Quelques questions...
- Où sont indiquées les relations entre les couches logicielles réseau, comme on peut les trouver de diverses manières dans tous les autres systèmes Microsoft ?
Je n'en sais rien, je n'ai pas trouvé.
- Dans le cas présent, où plusieurs cartes réseau sont installées, comment peut-on savoir sur laquelle PPPoE est venu se greffer, comme c'est possible de le savoir sur tous les autres systèmes Microsoft, quelque soit le client PPPoE installé ?
Je n'en sais rien, je n'ai pas trouvé.
- Comment se fait-il, finalement que ça fonctionne ? (Question intéressante, surtout si la question se transformait en "Comment se fait-il que ça ne fonctionne pas ?")
Ca fonctionne, c'est tout.
La réponse est particulièrement constructive. Si la question avait été négative, la réponse aurait probablement été : "Ca ne fonctionne pas, c'est tout".
La sécurité
Puisque Windows XP propose quelques fonctions de sécurité, autant les paramétrer...
 |

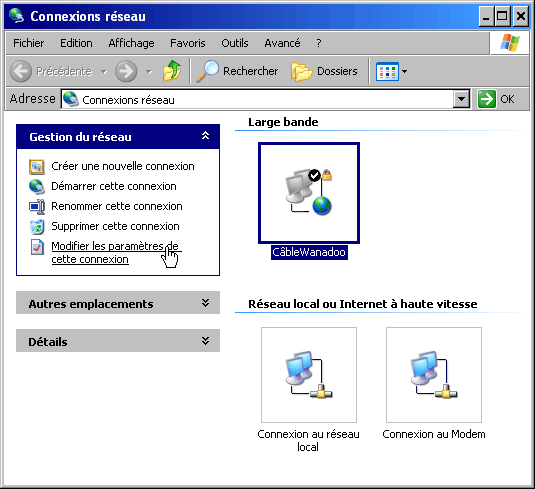

Dans les propriétés des connexions réseau, sélectionnez votre connexion large bande et cliquez sur "Modifier les paramètres de cette connexion". |
 |

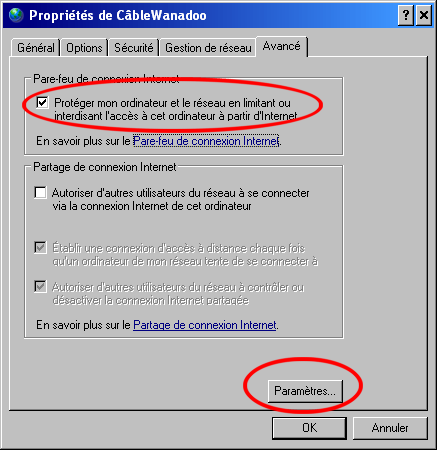

Sur l'onglet "Avancé", cochez "Protéger mon ordinateur..."
Bien entendu, ne cochez pas "Autoriser d'autres utilisateurs du réseau..." (A moins que vous n'ayez d'excellentes raisons de le faire). |
 |

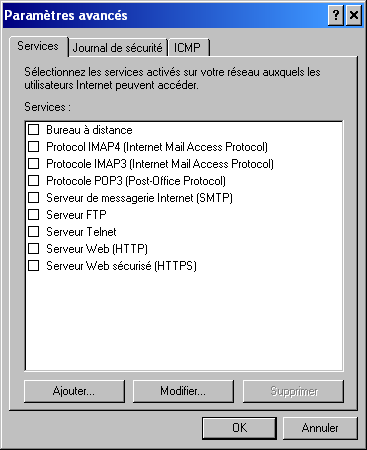

Au niveau des services, décochez tout. Ces services ne doivent être activés que si vous avez un serveur de ces services actif sur votre machine.
Pour le journal de sécurité, je vous laisse choisir par vous-même ce qui est bon pour vous :) |
 |

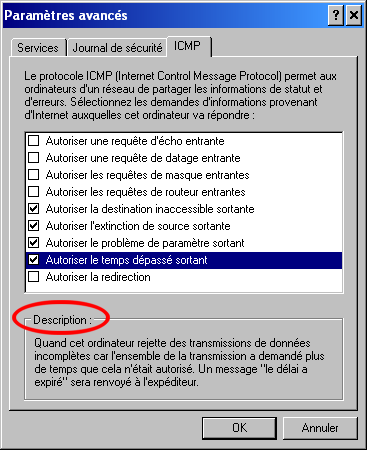

Au niveau ICMP, autorisez tout de même les informations concernant l'état de disponibilité de votre système IP.
L'exemple que je donne me parait acceptable. ICMP est utile, tout désactiver peut provoquer des disfonctionnements et il convient de trouver un compromis. Pour chaque ligne, le paragraphe "Description" vous aidera à décider. |
Pour une configuration plus fine, je vous laisse vous débrouiller. Je retourne bouder ce système dont je n'aime pas la philosophie.
