Les modèles de RAM usuels
Comment s'y retrouver dans les divers formats de mémoire RAM

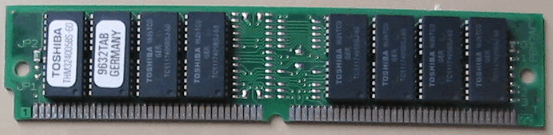

Barrette SIMM
- Single Inline Memory Module
- 72 broches
- Utilisées du temps des Pentiums 75,100,133.. jusqu'à 200. Ces modèle appartiennent désormais à l'Histoire
Barrettes DIMM
- Dual Inline Memory Module
- Type générique de barrette, actuellement utilisé, sous diverses déclinaisons suivant la carte mère
Il y a dans ce format générique plusieurs types de mémoire :
La SDRam
Synchronous Dynamic Ram
Ce sont des mémoires dont la fréquence d'utilisation est égale à celle de la carte mère

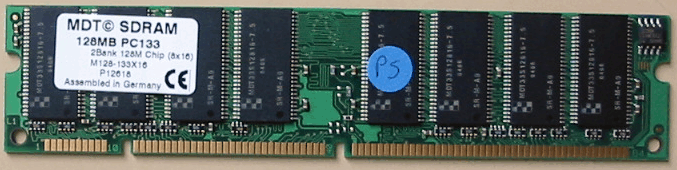

L'illustration montre une barrette SDRam de 128 Mo, travaillant à une fréquence maxi de 133 MHz
Ce type de mémoire est utilisé, par exemple, sur las machines à base de PII et PIII sur Slot 1
La SDRam DDR et DDR2
Double Data Rate
Ces mémoires fonctionnent avec une fréquence double de celle du Front Side Bus

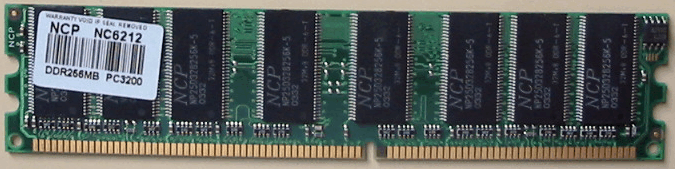

L'illustration montre une SDRam DDR de 256 Mo, travaillant à une fréquence de 400 MHz
La DDR 2 ressemble physiquement beaucoup à la DDR. L'illustration suivante fait apparaître les subtiles différences :

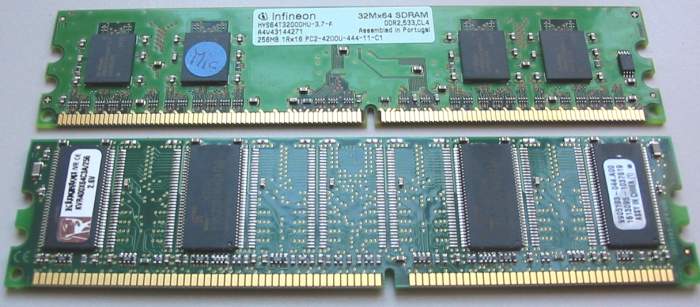

En haut une barrette DDR2, en bas une barrette DDR. Il y a plus de contacts sur le DDR2 et le détrompeur est légèrement décalé, ce qui fait qu'il n'est pas possible de placer par erreur un modèle à la place de l'autre
En général, sauf rares exceptions, une carte mère est conçue pour supporter un modèle ou l'autre, mais pas les deux. A terme, la DDR devrait disparaître
L'illustration suivante montre les slots destinés à recevoir de la DDR2 :
Comme l'accès à la mémoire peut se faire maintenant en 64 bits, il est nécessaire, si l'on veut disposer de cette possibilité qui améliore les performances de la machine, de disposer deux barrettes identiques, dans les slots appropriés

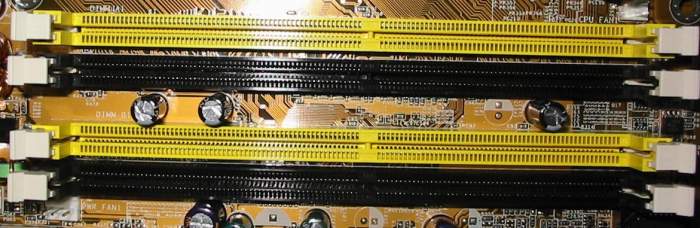

L'illustration montre ceux slots jaunes et deux slots noirs. Les deux premières barrettes doivent ici être montées dans les slots jaunes
Bien entendu, la façon de monter la RAM dépend du constructeur de la carte mère et il faut consulter la documentation pour savoir comment le faire correctement
Les appellations complexes de la DDR
Il n'est pas forcément facile de s'y retrouver dans les appellations des SDRam DDR et DDR2
Voici un tableau qui vous permettra de mieux vous y retrouver :
Type de barrette |
Appellation d'usage |
Fréquence réelle (MHz) |
| PC1600 | DDR200 | 100 |
| PC2100 | DDR266 | 133 |
| PC2400 | DDR300 | 150 |
| PC2700 | DDR333 | 166 |
| PC3000 | DDR366 | 183 |
| PC3200 | DDR400 | 200 |
| PC3500 | DDR433 | 216 |
| PC3700 | DDR466 | 233 |
| PC4000 | DDR500 | 250 |
| PC4200 | DDR533 | 266 |
| PC4700 | DDR550 | 275 |
| PC2-3200 | DDR2-400 | 200 |
| PC2-4200 | DDR2-533 | 266 |
Fonctionnalités particulières
Mémoire "buffered" et "registered"
Ces fonctionnalités particulières permettent d'augmenter la stabilité (registered) au détriment du temps d'accès et l'une comme l'autre permettent d'augmenter la taille maximale de la RAM installable
Ces barrettes sont généralement utilisées sur les serveurs ou les stations de travail et ne sont pas compatibles avec la RAM "standard"
Leur format mécanique spécifique (encoches sur le connecteur placées de façon légèrement différentes)
Leur emploi nécessite donc une carte mère prévue pour
Mémoire "ECC"
(Error Checking and Correcting). Grâce à des bits mémoire redondants, ce type de RAM permet de faire de la tolérance de pannes, c'est à dire qu'un bit défectueux peut être détecté et corrigé. Les mémoires ECC sont utilisées sur les serveurs à haute disponibilité
Compatibilité entre modèles
- Les modèles doivent être identiques (tous SDRam, SDRam DDR ou SDRam DDR2)
- Il n'est pas nécessaire que toutes les barrettes aient la même capacité, sauf dans le cas de chipsets qui permettent un accès en 64 bits, auquel cas, pour utiliser cette possibilité, les barrettes doivent être appairées
- Il est cependant possible de mélanger des barrettes de même type, mais de fréquences différentes. Dans un tel cas, le système s'alignera sur la fréquence la plus basse
