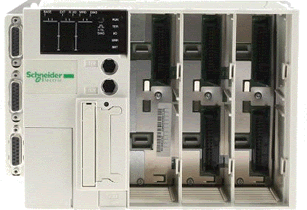

Automate TSX 3710 14/12/2001  Patrick ABATI
Liste des cours

Sorties analogiques

Entrées analogiques

Horodateur


 SORTIES ANALOGIQUES

Pilotage d'un variateur de vitesse

Sortie analogique n°10 (0 - 10v) bornes 1 et 2 (masse) du SubD 15 points

 Synoptique

synoptique

 Tableau des entrées - sorties

Description
Mnémonique
Repère Automate
poussoir + vite
P+V
%I1.0
poussoir - vite
P-V
%I1.1
poussoir arrêt
PAT
%I1.2
voyant marche
VMA
%Q2.2
voyant vitesse minimale
Vmin
%Q2.1
voyant vitesse maximale
Vmax
%Q2.0
sortie analogique
CNA
%QW0.10

 Organigramme du cycle

organigramme

I : valeur constante = 1/10 pleine échelle (1v)
PE : valeur constante = pleine échelle (10v)

 Programme automate TSX 3710

tsx




 ENTREES ANALOGIQUES

Détecteur de niveau de tension sur 5 voyants

Entrée analogique n°2 (0 - 10v) bornes 10 et 14 (masse) du connecteur SubD 15 points

 Synoptique

synoptique

 Tableau des entrées - sorties

Description
Mnémonique
Repère Automate
entrée analogique
u
%IW0.2
voyant 0 - 2v
V2
%Q2.0
voyant 2 - 4v
V4
%Q2.1
voyant 4 - 6v
V6
%Q2.2
voyant 6 - 8v
V8
%Q2.3
voyant 8 - 10v
V10
%Q2.4

 Organigramme

organigramme

 Programme automate TSX 3710

schéma



 L'horloge temps réel (Real Time Clock) - Horodateur

 Réglage de l'horodateur

horodateur

 L' instruction RRTC
Dans l'exemple qui suit, l'instruction RRTC permet de charger les valeurs du RTC dans les mots MW1 à MW4. La sortie Q2.2 est activée à 18h01 et désactivée à 18h10

RRTC

La table d'animation suivante donne un exemple du contenu des mots MW1 à MW4:

table

 Dans l'exemple qui suit, la sortie Q2.3 est activée le 13 décembre uniquement:

operate

 Les mots système de l'horodateur

%SW49 Jour de la semaine (lundi:1, mardi:2,...dimanche:7)
%SW50 Secondes SS00
%SW51 Heures et minutes HHMM
%SW52 Mois et jour MMJJ
%SW53 Année AAAA

table

Dans l'exemple qui suit, la sortie Q2.0 est activée tous les mardi entre 20h30 et 20h45:

compare

 L'instruction SCHEDULE
L'instruction SCHEDULE est une alternative à la gestion de l'horodateur
Syntaxe : SCHEDULE (DBEG, DEND, WEEK, HBEG, HEND, OUT)
Caractéristiques des paramètres:
DBEG : Date de début. Mot codant la date de début de la période (mois-jour)
DEND : Date de fin. Mot codant la date de fin de la période (mois-jour)
WEEK : Jour de la semaine. Mot codant le ou les jours de la semaine pris en compte dans la période définie par les paramètres DBEG et DEND. Les 7 bits de poids faible représentent les 7 jours de la semaine : bit 6=lundi, bit 5 = mardi,..., bit 0 = dimanche
HBEG : Heure de début. Double mot codant l'heure de début de la période dans la journée (heures- minutes-secondes)
HEND : Heure de fin. Double mot codant l'heure de fin de la période dans la journée (heures- minutes-secondes)
OUT : Sortie. Bit contenant le résultat des comparaisons effectuées par la fonction horodateur : à 1 pendant les périodes définies par les paramètres

Dans l'exemple qui suit, la sortie Q2.0 est activée entre le 1 septembre et le 31 décembre, le Samedi uniquement, de 8h30 à 9h00:

operate
