Réseau poste à poste avec Windows 98 07/01/2000  Patrick ABATI
Liste des cours

      Connecter 2 PC permet de transférer rapidement des fichiers de l'un à l'autre, d'utiliser un disque dur distant comme un disque local, de partager des fichiers ou des imprimantes, bref lorsque l'on a plusieurs PC à la maison cela devient vite indispensable...


 Matériel
    Il faut équiper les 2 PC d'une carte réseau et les relier par un câble coaxial ou par un câble RJ45 croisé...

carte

 Câble coaxial
    Pour utiliser un câble coaxial la carte devra être équipée d'une sortie coaxiale BNC. Cette réalisation permet de brancher plus de 2 PC à moindre coût... La vitesse est de 10Mbit/s.

liaison

 Câble RJ45
    Cette liaison peut être plus rapide qu'une liaison coaxiale (en utilisant des cartes 100Mbit/s). La connectique RJ45 est réservée à l'utilisation de HUB (boîtier de répartition réseau) : ce type de connectique équipe la plupart des entreprises et les gros réseaux.
Dans le cas d'une liaison entre 2 PC uniquement, cette solution peut être avantageuse:
- pas de nécessité de HUB,
- possibilité d'utiliser les paires libres d'un câble téléphonique installé pour raccorder les 2 PC.
Il est préférable d'utiliser la "catégorie 5" , qui dispose d'un meilleur blindage.
Câblage croisé d'un RJ45 pour des cartes réseaux à 10Mbit/s (appelé 10BaseT):

rj45

Broche
Connecteur 1
Connecteur2
Broche
TX+
1
3
RX+
TX-
2
6
RX-
RX+
3
1
TX+
RX-
6
2
TX-

Attention: il faut reconnecter la tresse de masse du câble

Connexion et déconnexion

mot de passe

Lors du démarrage de l'ordinateur la fenêtre suivante apparaît.
Si l'utilisateur clique sur OK, l'ordinateur se connecte sur le réseau.
Si l'utilisateur clique sur Annuler, l'ordinateur se déconnecte du réseau.

déconnexion

Cette fonction de connexion/déconnexion
peut être activée après le démarrage par

Déconnexion...
sûr? puis Oui
mot de passe puis OK ou Annuler
voisinage

L'état du réseau peut être visualisé par Voisinage réseau

global

La fenêtre indique que les deux ordinateurs "Manon" et "Patrick" sont connectés sur le réseau

global

La fenêtre indique qu'aucun ordinateur n'est connecté sur le réseau



 Carte réseau

 Exemple de carte réseau: Carte Ethernet PCI SN3200CT.

carte

Le raccordement des deux ordinateurs se fait de la façon suivante:

raccordement

    Dans le cas ou la carte réseau comporte une résistance terminale accessible par cavalier, le câble peut être raccordé directement, sans connecteur en T et sans bouchon de terminaison.


 Installation du réseau

réseau

Double-cliquer sur l'icône Réseau du Panneau de configuration

client

puis cliquer sur Ajouter

client

sélectionner Client

puis cliquer sur Ajouter

client réseau

choisir Client pour les réseaux Microsoft

et cliquer sur OK

carte

Choisir Carte

puis Ajouter

carte

choisir dans la liste

puis OK

protocole

Choisir Protocole

puis Ajouter

netbeui

Choisir dans la liste

puis OK

service

Choisir Service

puis Ajouter

partage

Choisir Partage des fichiers et imprimantes pour les réseaux Microsoft

puis OK

fichiers

Cliquer sur partage

de fichiers et d'imprimantes

ok puis OK
workgroup

Procéder ensuite à l'identification de l'ordinateur

Le nom du groupe de travail doit être le même pour tous les ordinateurs

ordinateur

Vérifier si l'identification est correcte











Entrer le nom de l'ordinateur à rechercher

puis faire Rechercher maintenant

rechercher
réponse

La réponse apparaît



 Partage des lecteurs et des dossiers

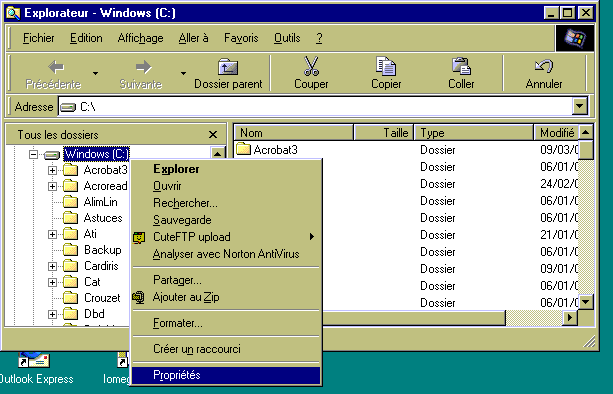

Il est possible de partager un lecteur, par exemple le disque dur C
lecteur
accès complet

en lecture seule

ou en accès complet

Le partage est indiqué dans l'explorateur par la main à côté de Windows(C)

explorateur

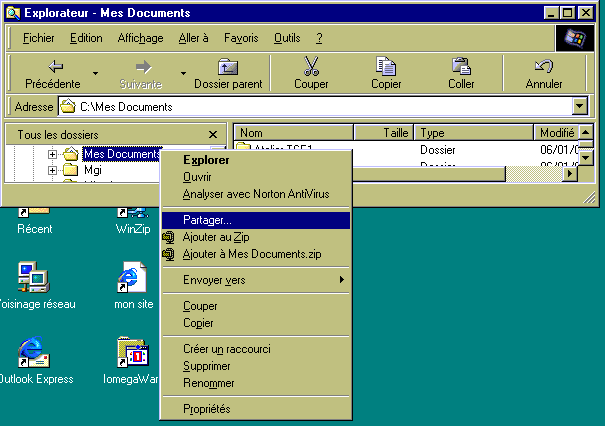

Il est possible de partager uniquement un répertoire

partager
mes documents
mes documents

Il n'est pas possible de partager un fichier sans partager son répertoire
