Bus d'instrumentation IEEE 488 07/11/2000  Patrick ABATI
Liste des cours

C'est une liaison de type parallèle, souvent appelée GPIB (General Purpose Interface Bus), permettant de connecter entre eux jusqu'à 15 appareils (souvent des appareils de mesurage). Le système comporte un  contrôleur  qui joue le rôle d'arbitre, mettant en communication un  parleur  qui envoie des informations sur le bus, avec un ou plusieurs  écouteurs qui les reçoivent. Chaque appareil possède une adresse individuelle (programmable par l'utilisateur à l'aide de commutateurs) qu'il est capable de reconnaître sur le bus.

    Un appareil peut donc avoir une ou plusieurs des fonctions suivantes :

    A un instant donné, il doit y avoir un seul contrôleur actif, un seul parleur actif, un ou plusieurs écouteurs.

Exemple : relevé automatique de la caractéristique directe d'une diode.

IEEE488

    Dans cet exemple, l'ordinateur est  contrôleur ,  écouteur  (réception des données en provenance des appareils de mesure) ou  parleur  (réglage de l'alimentation, envoi de la courbe caractéristique à l'imprimante). L'alimentation est uniquement  écouteur . Le voltmètre est uniquement parleur , s'il dispose d'une sélection automatique des calibres. Il en est de même pour l'ampèremètre. L'imprimante est  écouteur .

    Le bus IEEE 488 comporte 16 lignes  de type TTL standard:

    La vitesse maximale de transfert des informations est de 1 M octet/s, la longueur maximale totale des câbles est de 20m. La donnée est généralement transmise en ASCII sur 7 bits, avec éventuellement un bit de parité.

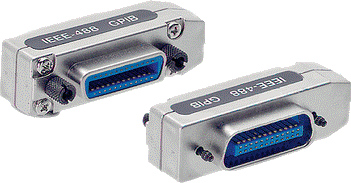

    La connexion entre les différents appareils se fait par câbles multiconducteurs standards sur connecteurs de type RIBBON.

ribbon

Brochage du connecteur RIBBON IEEE488 24 points :

Lignes
Désignation
Commentaires
1
DIO1
Data In Out 1
Donnée 1
2
DIO2
Data In Out 2
Donnée 2
3
DIO3
Data In Out 3
Donnée 3
4
DIO4
Data In Out 4
Donnée 4
13
DIO5
Data In Out 5
Donnée 5
14
DIO6
Data In Out 6
Donnée 6
15
DIO7
Data In Out 7
Donnée 7
16
DIO8
Data In Out 8
Donnée 8
11
ATN
AtTeNtion
1 : tous les appareils attendent une commande
6
DAV
DAta Valid
0 : validation des données par le transmetteur
5
EOI
End Or Identify
1 : fin de transmission
9
IFC
InterFace Clear
1 : initialisation de tous les appareils
8
NDAC
Not Data ACcept
0 : donnée non acceptée
7
NRFD
Not Ready For Data
0 : non prêt à recevoir des données
17
REN
Remote ENable
1 : appareil sous contrôle du bus
10
SQR
Service ReQuest
1 : demande de service

La masse est reliée aux bornes 18 à 24, le blindage à la borne 12.

    La gestion des échanges est faite à partir d'une procédure de Handshake à partir des lignes DAV, NFRD, NDAC.

signaux

t: l'écouteur le plus lent laisse remonter NFRD,
t: le parleur valide la donnée par mise à l'état bas de DAV,
t: l'écouteur le plus rapide met à l'état bas NFRD pour indiquer qu'il est occupé,
t: l'écouteur le plus lent indique qu'il a pris la donnée, par mise à l'état haut de NDAC,
t: le parleur supprime la validation par mise à l'état haut de DAV,
t: l'écouteur le plus rapide met NDAC à l'état bas.

    La procédure de dialogue (protocole) comprend une dizaine de commandes parmi lesquelles on peut citer :
