Les écrans d'exploitation sous PL7 PRO 31/05/2002  Patrick ABATI
Liste des cours

    L'éditeur d'écrans d'exploitation est un outil intégré au logiciel PL7-PRO. Il est destiné à faciliter l'exploitation d'un processus automatisé.
    On peut: créer des écrans d'exploitation, des familles d'écrans, gérer l'Import/Export des écrans et familles d'écrans, gérer le lien entre numéro d'écran et l'objet de navigation d'écran, lister toutes les variables utilisées dans un écran, créer des messages utilisés dans les écrans, créer une bibliothèque d'objets graphiques.


Avant de créer
un écran d'exploitation,
il faut au préalable  établir
le programme de l'automate,
comme dans l'exemple
donné ci-contre

programme

    Pour réaliser le dessin, on peut utiliser des symboles existant sous PL7 ou les créer suivant les besoins, sous Paint par exemple au format BMP.

symbole

Symbole d'un
contacteur ouvert
créé sous Paint

symbole

Symbole d'un
contacteur fermé
créé sous Paint

Il faut ensuite  accéder
à l'écran d'exploitation
(double click)
dans le navigateur PL7
navigateur

Pour insérer une image:
click droit sur l'écran d'exploitation.

Utiliser les tracés de base
(ligne, rectangle...) de PL7
pour compléter le dessin.


contact fermé:fermé
cocher
la case
animation

affecter
la sortie liée (%Q2.1)

afficher l'image
pour bit = 1

contact ouvert:ouvert
cocher
la case
animation

affecter
la sortie liée (%Q2.1)

afficher l'image
pour bit = 0

objet

Il faut ensuite superposer les deux images

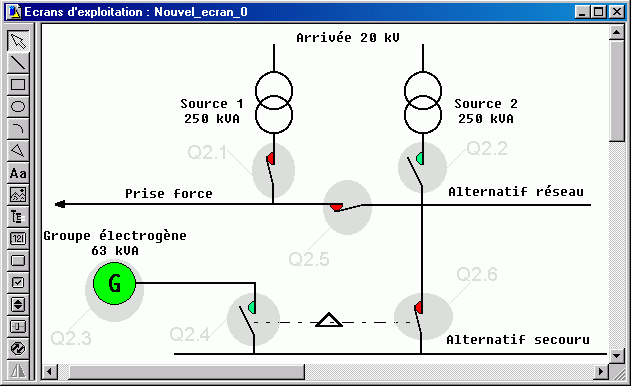

Exemple d'écran d'exploitation

exemple


zipTélécharger le programme
