Coupleur web TSX ETZ 410 11/02/2005  Patrick ABATI
Liste des cours

 Matériel utilisé pour cet essai

Automate TSX3722101
Pupitre de dialogue XBTP021010 + câble
Module d'entrées - sorties TOR TSXDMZ28DR
Module de sorties analogiques TSXASZ401
Coupleur Web TSXETZ410
PC sous Windows XP
Câble TSXPCX1031
Câble TSXETZCN0003
Câble Modem nul (2 x DB9 femelle)

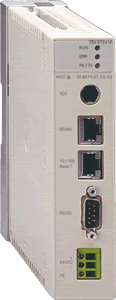

tsx etz 410
TSX ETZ 410

 Accès au coupleur par la liaison série

 Etablir la liaison physique

Relier le PC (Com 2 par exemple) au module ETZ 410 (connecteur RS232) à l’aide d’un câble croisé « Modem nul » dont le câblage et les brochages sont donnés dans le tableau ci-dessous (pour ceux qui veulent le fabriquer) :

tableau

 Configurer le port série

Démarrer >
Paramètres >
Panneau de configuration >
Système >
Matériel >
Gestionnaire de périphériques >
Ports (Com et LPT) >
Port de communication (COM2)

Clic droit >
Propriétés >
Régler la vitesse à 57600 bits/s >
OK

paramètres


Ajouter le matériel

Démarrer > Paramètres > Panneau de configuration > Ajout de matériel > Ajouter un nouveau périphérique matériel > Installer le matériel que je sélectionne manuellement dans la liste > Modems > Ne pas détecter mon modem > Câble de communication entre deux ordinateurs > COM2 > Terminer

 Vérifier l’installation du matériel

Démarrer >
Paramètres >
Panneau de configuration >
Système >
Matériel >
Gestionnaire de périphériques >
Modems >
Câble de comm…
gestionnaire




Clic droit >
Propriétés >
Modem >
Régler la vitesse maximale à 57600 bits/s >
OK
modem


 Créer la connexion

Démarrer > Paramètres > Connexions réseau > Clic droit > Ouvrir > Créer une nouvelle connexion > Configurer une connexion avancée > Connexion directe à un autre ordinateur > Invité > Entrer le nom de l’ordinateur (ETZ410) > Câble de connexion entre deux ordinateurs (COM2) > Terminer

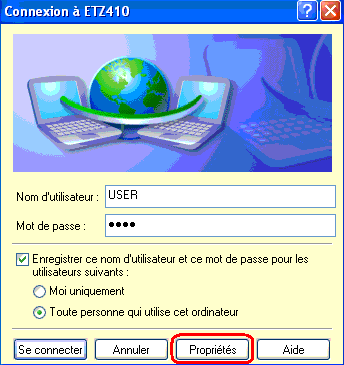

 Connexion à ETZ410

Nom d’utilisateur : USER (par défaut)
Mot de passe : USER (par défaut)

Cocher Enregistrer ce nom…

connexion




Avant de se connecter,
il faut définir les Propriétés de la connexion
propriétés




Configurer
en réglant la vitesse maximale à 57600 bits/s

config




Sélectionner le protocole TCP/IP réseau




Se connecter (l'infobulle apparaît) connecté


Pour se connecter ou se déconnecter, on peut aussi utiliser la méthode suivante :

méthode



L'accès au coupleur
est désormais possible

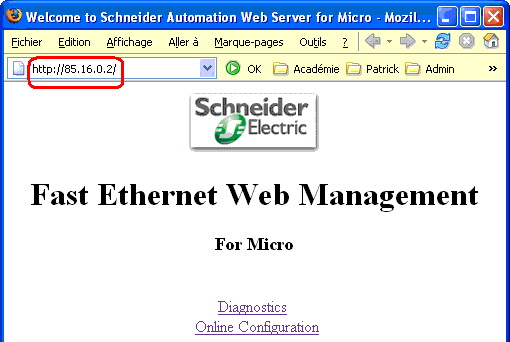

Dans le navigateur
taper l’adresse
http://85.16.0.2

La page web
du TSX ETZ 410
est chargée

web management




 Interface Ethernet par défaut

Le coupleur dispose d’une adresse MAC (en hexadécimal) sur la face avant  00.80.F4.01.13.DD
L’adresse IP est de la forme 085.016.xxx.yyy (en décimal)
xxx et yyy étant les deux derniers nombres de l’adresse MAC
L’adresse IP par défaut est donc 85.16.19.221

Cette adresse peut être modifiée par changement de la configuration.
Pour changer la configuration choisir « Online Configuration » « IP Configuration »
Dans l’applet Java, ajouter une nouvelle connexion par « New »
Remplir les champs « Xway Address » et « IP Address »
Appliquer la configuration « Apply » et « Reboot »

La configuration choisie est la suivante:
Adresse IP 192.168.0.33
Masque de sous-réseau 255.255.255.0
Passerelle 192.168.0.210 (puisqu’il en faut une, on peut mettre l’adresse d’un PC sur le réseau local)
Adresse XWay 5.2 (par exemple)

IP



 Accès au coupleur par le réseau local

(Débrancher le câble série), brancher le câble réseau (sur la prise RJ45 marquée 10/100 Base T) et tester la connexion par un PING vers l'adresse IP 192.168.0.33 (celle qui a été choisie précédemment)

ping

L’accès au coupleur se fait par le champ « adresse » du navigateur : http://192.168.0.33
On retrouve la page d'accueil du coupleur :

welcome



 Accès au coupleur par liaison Uni-Telway - XWay

Mettre en place les liaisons PC – ETZ et ETZ – TSX 37

schéma


Pour pouvoir utiliser le PC en console de programmation de l'automate, il est nécessaire de disposer:
- du logiciel PL7 Micro (on utilise ici la version V3.4)
- du driver Unitelway qui peut être téléchargé ici
- du driver XIP qui peut être téléchargé ici et de son guide



Démarrer XWAY Driver Manager
et vérifier que le driver XIP
est en service
(ici driver 1)
config




Procéder à la Configuration
en créant le profil XIP01
en nommant la station
ETZ410 (par exemple)
en fixant les adresses
Adresse XWay: 5.2
Adresse IP: 192.168.0.33
(voir plus haut)

xip




A partir du menu du logiciel PL7 Micro :
AP > Définir l'adresse de l'automate...

Choisir XIP01
et donner son adresse (5.2) définie plus haut

Attention à la syntaxe !
L'adresse est indiquée entre les accolades
{5.2}SYS

sys


Faire OK puis AP > Connecter

La programmation et la mise au point peuvent à présent se faire à partir du PC via le coupleur ETZ 410 (de la même façon que dans le cas d'une liaison classique PC > prise TER de l'automate)


 Visualisation des états à partir d'un PC du réseau local

Ouvrir le navigateur
http://192.168.0.33

Choisir
Online Configuration
puis
Unitelway Configuration
Indiquer l'adresse définie plus haut (5.2)

Appliquer la configuration
« Apply » et « Reboot »





apply




Choisir
Diagnostics
puis
Rack Viewer
et attendre la vue >>>

puis cliquer
sur un module

diagnostic


(1) Les états des entrées actives apparaissent en vert (ici la voie 4) :

états

(2) Idem pour les sorties (ici 1, 2 et 10) avec les forçages éventuels (ici 10) :

forçage

Pour en savoir plus, voir la page de   Pascal DEREUMAUX   Outils communicants pour TSX Micro
