Mise en oeuvre d'une passerelle KNX-DALI 25/10/2011  Patrick ABATI
Liste des cours

passerelle

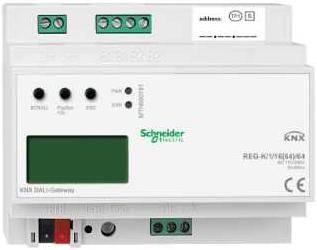

Le module utilisé est la passerelle KNX DALI REG-K de Schneider

référence : MTN 680191

Son adresse MAC est : 00-05-26-70-1C-36 (marquée près du RJ-45)
Son adresse physique est : 1.1.3 (choisie dans ETS)

Dans le logiciel ETS, ajouter le participant
puis propriétés du participant
onglet général -> paramètres

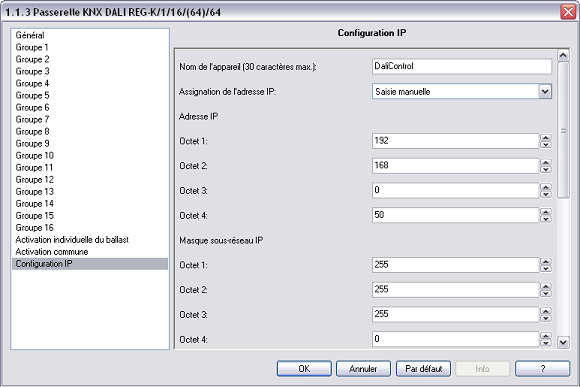

Configuration IP

Saisie Manuelle

Indiquer l'adresse IP de la passerelle
par exemple : 192.168.0.50

et le masque de sous-réseau
par exemple : 255.255.255.0

RESEAU

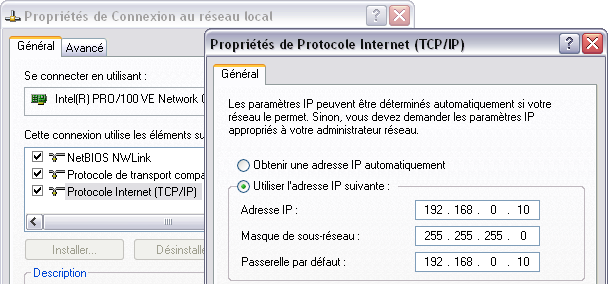

-> aide à la configuration du PC

adresse IP

Relier le câble réseau
sur la prise RJ-45 de la passerelle

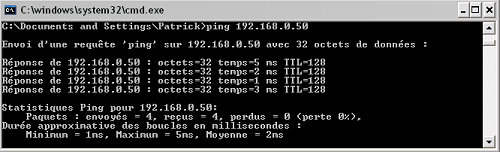

Vérifier la connexion
par un PING
vers l'adresse IP
de la passerelle

ping

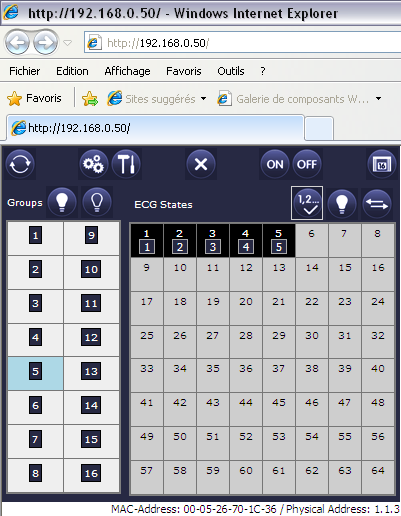

Mise en service DALI
via le serveur WEB intégré

Dans la barre d'adresse du navigateur
taper l'adresse IP de la passerelle
(192.168.0.50)



Lancer une nouvelle installation

Cinq éléments ont été trouvés
auxquels on affecte un groupe

Adresse Dali Groupe Désignation
1 1 LED bleue
2 2 LED rouge
3 3 LED verte
4 4 Halogène
5 5 Relais DALI RM

Exemple:
LED verte d'adresse 3 et de groupe 3

explorer

objets

Les objets gérés par la passerelle sont les suivants:

  • commutation entrée (marche/arrêt) 1 et 2
  • commutation (marche/arrêt) groupe 1 à 16
  • état erreur DALI
  • état erreur ballast
  • état erreur lampe
  • état erreur groupe 1 à 16
  • état (marche/arrêt) groupe 1 à 16
  • scénarios (appeler/enregistrer) 1-16
  • valeur groupe 1 à 16
  • variation (plus clair/plus sombre) groupe 1 à 16

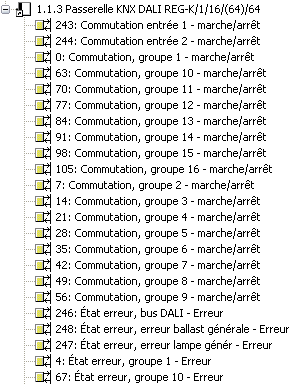

<-- Vue des objets dans ETS
