    Les services auxiliaires de l'EDF assurent la distribution et parfois la production des différentes formes d'énergie (courant continu ou courant alternatif) dont il est nécessaire de disposer pour assurer le fonctionnement de l'appareillage haute tension.


    Les services à assurer sont relatifs à l'alimentation:
- des moteurs des disjoncteurs,
- des moto - pompes de circulation d'huile,
- des circuits de chauffage des coffrets et armoires du matériel extérieur et des locaux,
- des équipements de conduite et de contrôle (protections, automates),
- des équipements de télécommunications,
- des redresseurs (charge des batteries),
- des équipements de télécommande à 175 Hz,
- des matériels de manutention, pont - roulant, portique, ...
- des circuits d'éclairage des installations extérieures et des bâtiments.

    Certains de ces services doivent demeurer alimentés en toutes circonstances (équipements de conduite et de contrôle, télécommunications), d'autres tolèrent des temps de coupure plus ou moins importants (moteurs des disjoncteurs, chauffage).

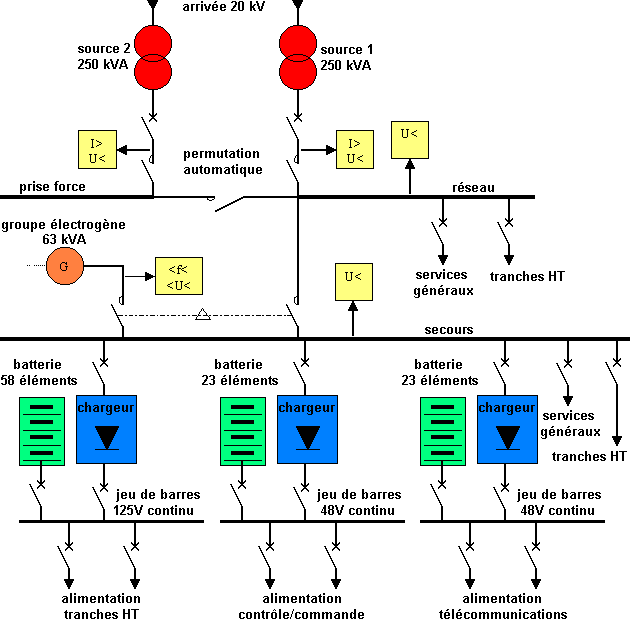

 Schéma simplifié d'une unité d'auxiliaire

schéma
