L'habitat résidentiel intègre de plus en plus, dans son infrastructure, les réseaux de communication (téléphone, Internet, multimédia), au même titre que le réseau électrique

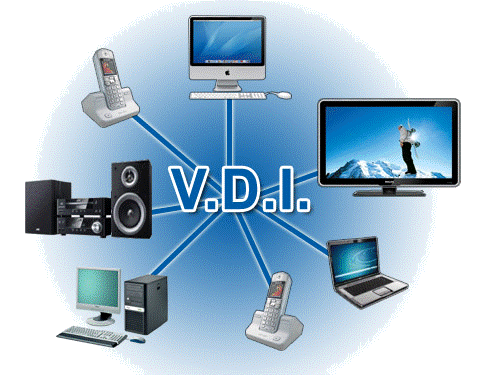

Le terme VDI (Voix, Données, Images) est souvent utilisé pour qualifier ces réseaux de communication
La norme NF C 15-100 et le guide UTE C 90-483 préconisent une infrastructure universelle de communication pour toutes les applications (téléphone, télévision et données) de façon à satisfaire:
• la communication avec le monde extérieur
• la communication à l’intérieur de l’habitat avec une disponibilité des services en plusieurs points du logement

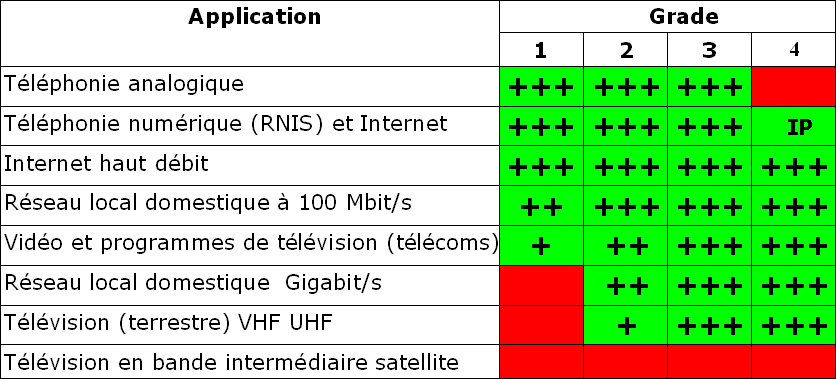

Le guide UTE C 90-483 définit quatre niveaux (ou "grades") de performances de l’installation en fonction des services supportés:
• grade 1 : infrastructure télécom “haut débit” 100 MHz + infrastructure coaxiale pour la télévision
• grade 2 : infrastructure télécom et réseau local informatique 250 Mhz + infrastructure coaxiale pour la télévision
• grade 3 : infrastructure unique 900 MHz
• grade 4 : infrastructure fibre optique plastique
Remarque : la télévision par satellite est câblée en coaxial
légende : + minimal ++ adapté +++ recommandé

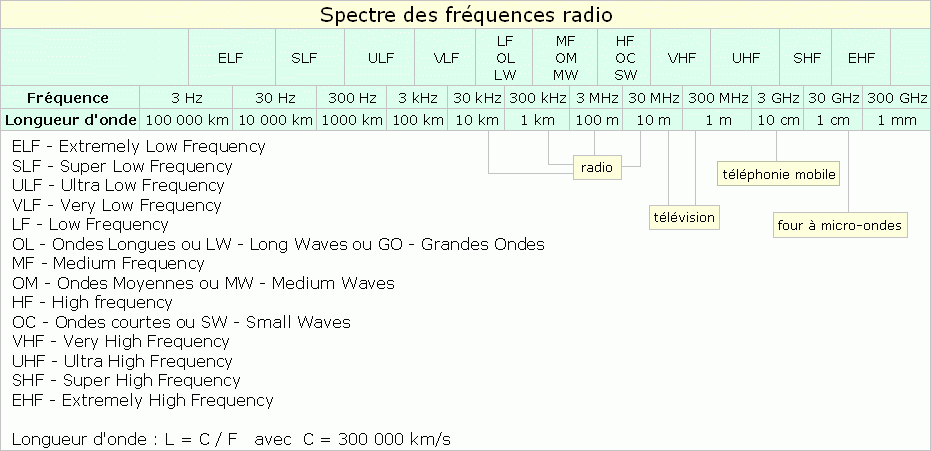

Bandes de fréquences VHF-UHF et Spectre des fréquences radio
La gaine technique logement (GTL) centralise les arrivées et départs des réseaux d’énergie et de communication
C'est une zone réservée de 60 cm
de largeur et 20 cm de profondeur, allant du sol au plafond
Les opérateurs garantissent le service jusqu’au point de livraison matérialisé par un dispositif de terminaison intérieur (DTI) situé dans la GTL
Au-delà de ce point, les infrastructures installées relèvent du domaine privé
La GTL comprend :
• un panneau supportant le disjoncteur de branchement et le compteur électrique
• un tableau de répartition comprenant les protections des circuits terminaux
• un tableau de communication

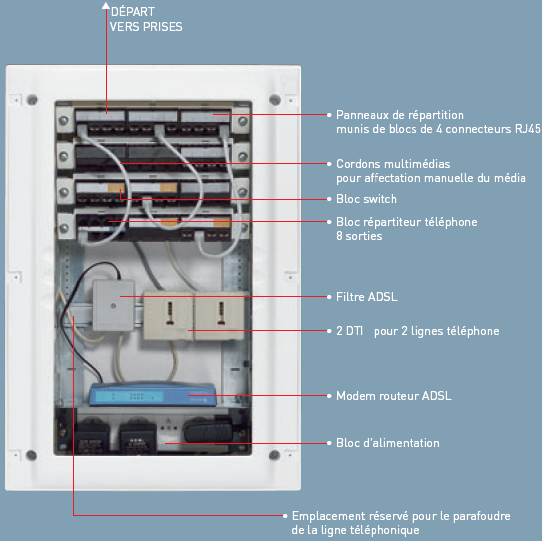

Le tableau de communication
aussi appelé BRU (Boîtier de Raccordement Usager)
• placé dans la GTL
• dimensions minimales 250x225x70 mm
• au moins une barrette de terre
• au moins un rail
(préconisations de la norme NF C 15-100 - partie 7-771)
Ce tableau reçoit le point de livraison de l’opérateur

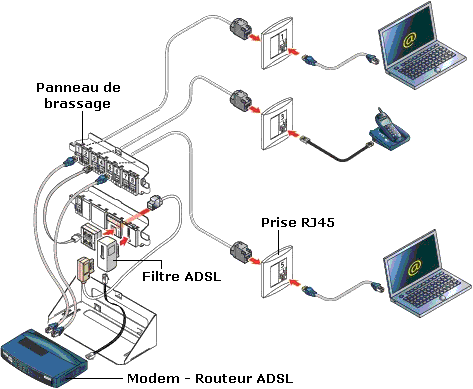

Il intègre également un répartiteur permettant d’affecter par brassage, les ressources aux différentes prises de communication du logement
 |
coffret XL VDI 19’’ pivotant IP 20 et IK 08 capacité : 9 U, 12 U, 16 U ou 21 U profondeur : 600 mm largeur : 600 mm charge admissible : 3 kg / U |
Le câblage entre le tableau de communication et les différentes prises desservant les pièces du logement est réalisé selon une topologie en étoile : chaque prise est câblée individuellement jusqu'au coffret de communication
Les câbles de communication seront de préférence installés dans des conduits ou des goulottes
(guides UTE C 90-483 et UTE C 15-900)
Pour les câbles de catégorie 5e et 6 :
• lien permanent : L1 < 90m
• cordons : L2+L3 < 10m
• canal : L1+L2+L3 < 100m
• applications à 100 Mhz pour une longueur de 60 m
• structure en étoile
• câble à 4 paires torsadées
• câblage coaxial pour la télévision UHF/VHF

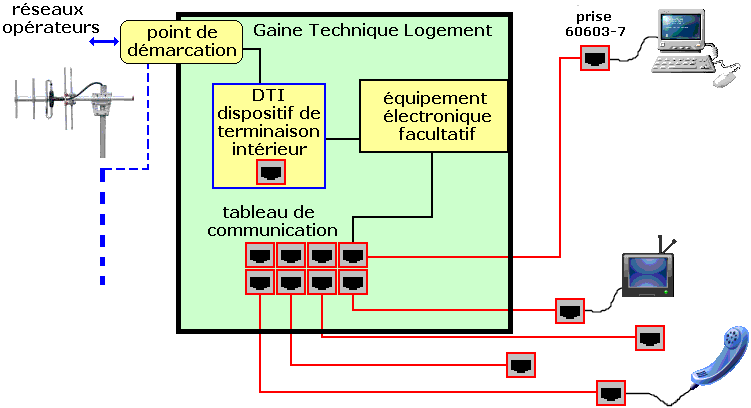

• applications à 250 Mhz pour une longueur de 60 m
• structure en étoile
• câble écranté à 4 paires torsadées
• câblage coaxial pour la télévision UHF/VHF

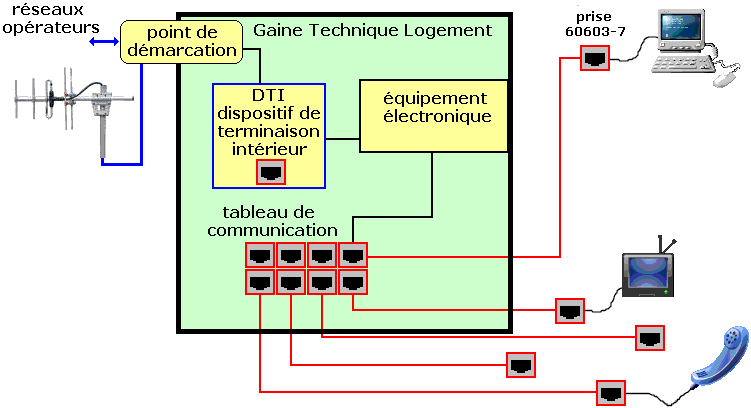

• applications à 900 Mhz pour une longueur de 60 m
• structure en étoile câble à 4 paires torsadées et écrantées

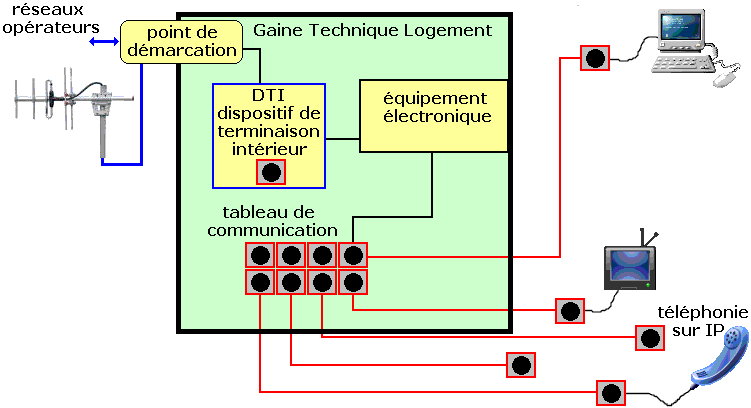

• structure en étoile
• câble à 2 fibres optiques en plastique ou en silice
• téléphonie sur IP uniquement
Le câble à paires torsadées
Utilisé à l'origine pour le téléphone, il est actuellement utilisé pour les réseaux informatiques, la télévision par Internet, la télévision UHF-VHF
C'est une solution de base, efficace, fiable et durable
Avantages
• Prise RJ 45 standardisée
• Bande passante suffisante pour la plupart des applications
Inconvénient
• Affaiblissement important et bande passante insuffisante pour la télévision par satellite
Ce câblage existe dans tous les logements dont le permis de construire est postérieur à avril 2003 (NF C 15-100)
UTP - Unshielded Twisted Pairs
paires torsadées (sans blindage)
ce type de câble est utilisé en milieu non soumis à des perturbations électromagnétiques
FTP - Foiled Twisted Pairs
paires torsadées + feuille de blindage aluminium
STP - Shielded Twisted Pairs
paires torsadées + tresse métallique
SFTP - Shielded Foiled Twisted Pairs
paires torsadées + feuille de blindage aluminium + tresse métallique
SSTP - Shielded Shielded Twisted
Pairs
câble blindé paire par paire
ou PIMF (Pair In Metal Foiled)
La catégorie définit la bande passante: cat 5 (100MHz) – cat 5e (125MHz) – cat 6 (250MHz) - cat 6a (500MHz) - cat 7 (600MHz)
Les types de câbles de paires torsadées
Le type de câble utilisé dépend du grade souhaité
| Grade 1 Câble UTP EN (50441-1) |
 |
| Grade 2 Câble FTP EN (50441-2) |
 |
| Grade 3 Câble SFTP EN (50441-3) |
 |
| Câble SSTP |
|
Les règles de câblage
Détorsadage d'un câble
Séparation des câbles « courant fort » et « courant faible »
La distance minimale de séparation est :
• 5 cm en circulation horizontale
• 30 cm en circulation verticale
Les croisements de ces câbles doivent se faire à 90°
Il est impératif de choisir le connecteur adapté au type de service souhaité
• Grade 1 : EN 60603-7-2 ou EN 60603-7-3
• Grade 2 : EN 60603-7-5
• Grade 3 : EN 60603-7-7
Toutes les prises RJ45 doivent être repérées et numérotées dans les pièces et dans le BRU
 |
Prise informatique LEGRAND Mosaic RJ45 Cat.6 - UTP |
 |
Il existe 2 normes de câblage EIA 568 A et EIA 568 B
 |
 |
 |
Le câblage du réseau Ethernet concerne les paires 1-2 et 3-6
Ces paires ont leurs couleurs inversées selon la norme utilisée:
1-2 vert pour EIA 568 A et orange pour EIA 568 B
3-6 orange pour EIA 568 A et vert pour EIA 568 B
La paire 4-5 concerne le téléphone
La paire 7-8 concerne la télévision
Le câblage coaxial
Il est utilisé pour:
• la télévision VHF-UHF (grade 1 et 2)
• la télévision satellite (grades 1, 2, 3 et 4)
 |
Fiche TV mâle coaxiale LEGRAND |
 |
|
 |
Prise TV-FM-SAT Sagane LEGRAND |
Prise vidéo femelle Mosaic LEGRAND |
 |
Encore peu utilisée dans le domaine résidentiel, son emploi est impératif en grade 4
Avantages
• Affaiblissement très faible
• Bande passante importante
• Insensible aux rayonnements électromagnétiques
Inconvénient
• Mise en oeuvre plus contraignante et plus onéreuse
 |
 |
Voir la page spécifique
Voir la page spécifique
 |
connecteurs et prises à 8 contacts de la série EN 60603-7-X (RJ 45) | ||
connecteurs coaxiaux de type F |
 |
ou 9.52 |
 |
 |
paires symétriques de la série C 93-531-XX | ||
 |
fibre optique IEC 60794 | ||
Il est conseillé de ne plus utiliser de conjoncteur téléphonique en T, ni de câble PTT 278

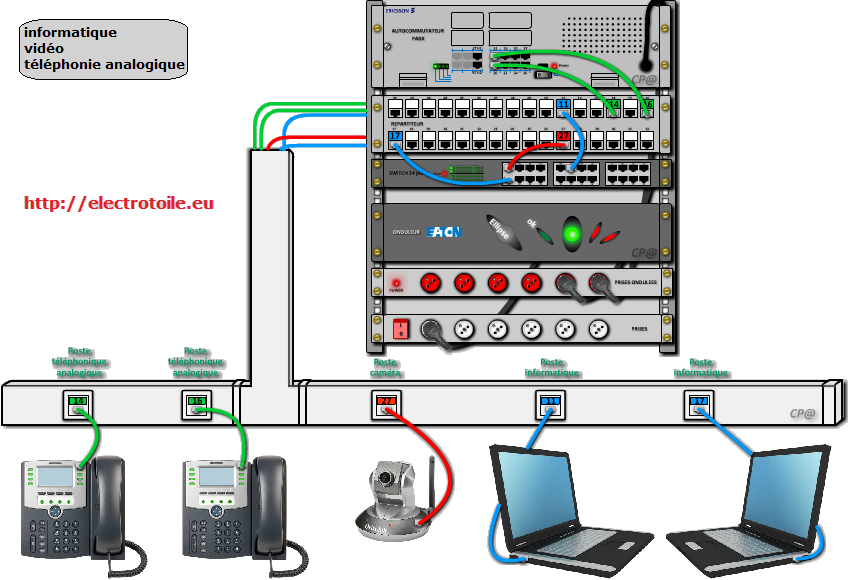

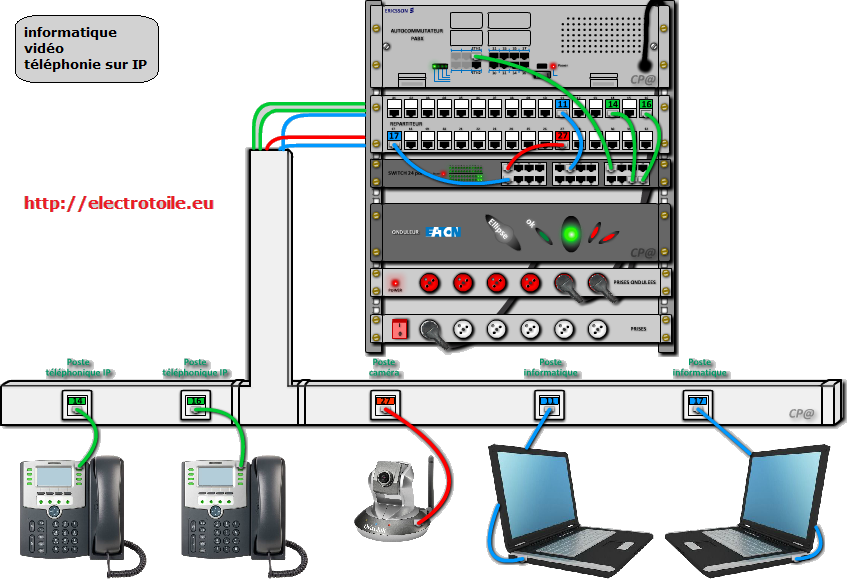

Il permet de distribuer les ressources vers les différentes prises de l'installation
raccordement face arrière |
|
 |
 |
face avant équipée de 24 connecteurs RJ45 |
|
Code des couleurs des cordons de brassage RJ45
| Equipement | Couleur | Bornes RJ45 |
| Télévision, audiovisuel | ROUGE | 7-8 / 4-5 |
| Téléphonie, ADSL | IVOIRE | 4-5 / 7-8 |
| Internet, Ethernet | BLEU | 1-2 / 3-6 |
| Sonorisation Hi-Fi | NOIR | 1-2 / 3-6 / 4-5 / 7-8 |
| Portier audio, vidéo | JAUNE | 4-5 / 7-8 |
| Automatismes, télécommandes, alarmes | VERT | 1-2 / 3-6 |
La norme NF C 15-100 impose:
• 1 prise de communication par pièce
• 2 prises pour l’ensemble du logement
Chaque prise doit être desservie par une canalisation provenant du tableau de communication de la GTL
Pour la télévision (coaxial), la norme impose:
• 2 prises pour une surface jusqu’à 100 m²
• 3 prises pour une surface supérieure à 100 m²
Le guide UTE C 90-483 préconise:
• 3 prises de communication pour : cuisine, chambre, séjour, bureau, salon, bibliothèque, salle de jeux
• 1 prise de communication pour : salle de bains, toilettes, garage, couloirs, dépendances
• 1 prise de communication par cloison pleine
• une distance entre deux prises inférieure à 5 m
Normes utilisées
Câblage des réseaux de communication résidentiels UTE C 90-483
Câbles pour installations intérieures de télécommunication UTE C 93-531-11, 12, 13, 14
Mise en oeuvre et cohabitation des réseaux UTE C 15-900
Installations électriques à basse tension NF C 15-100
Guide Promotelec « Habitat communicant »
 |
 |

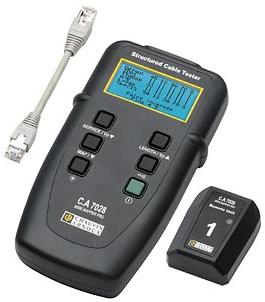

contrôleur de réseaux câblés CHAUVIN ARNOUX CA7028 |

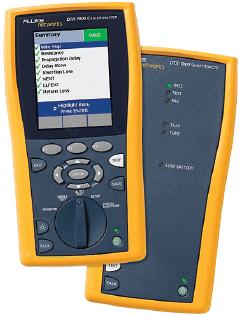

contrôleur de réseaux câblés FLUKE DTX CableAnalyser |
Ces appareils mesurent :
• l'affaiblissement (ou atténuation) du câblage qui correspond à une diminution de l'amplitude du signal : cette valeur (exprimé en dB) doit être la plus faible possible
• l'affaiblissement paradiaphonique (NEXT) qui caractérise un couplage parasite entre 2 paires : cette valeur (exprimé en dB) doit être la plus élevée possible
• l'écart paradiaphonique (ACR), calcul qui correspond à la différence entre le NEXT et l'atténuation : cette valeur (exprimé en dB) doit être la plus élevée possible
...
