CPL

 Généralités
La technologie CPL (Courants Porteurs en Ligne) permet de faire transiter des informations sur la ligne électrique existante

signal

Un signal haute fréquence de faible énergie transporte les données
Il est injecté sur la ligne par superposition au signal 50 Hz
Il se propage dans l'installation et peut être récupéré en un autre point de la ligne

lan

Il y a deux domaines d'utilisation:


 Standards

Dans le domaine Indoor le seul standard est américain, développé par HomePlug Powerline Alliance
Il utilise la modulation OFDM (Orthogonal Frequency Division Multiplexing)
Cette technique est basée sur l'émission simultanée de porteuses sur n bandes de fréquences (entre 2 et 30 MHz)
Le protocole d'accès à la couche réseau est le CSMA/CA (Carrier Sense Multiple Access with Collision Avoidance)

14MB 85MB homeplug AV

Homeplug 1.0 à 14 Mbit/s ou Turbo à 85 Mbit/s

Homeplug AV à 200 Mbit/s qui supporte la télévision haute définition

Homeplug BPL (Broadband Power Line) pour délivrer l'accès Internet

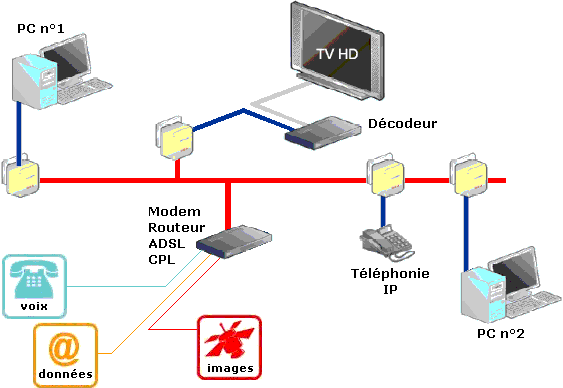

 Exemple d'application

application

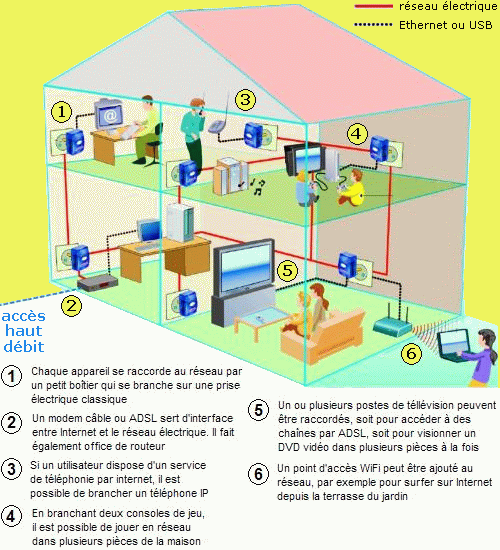

Une maison équipée


 Exemple de composants

Devolo
Celektron
Devolo
dLan 200 AV
200 MBit/s
Courant Multi Media
CELEKTRON
14 MBit/s
