Le protocole DMX est très utilisé pour la gestion de l'éclairage de spectacle : réglage de l'intensité lumineuse d'un projecteur, réglage de la position d'une lyre (orientation du projecteur), choix de la couleur d'un faisceau...

La norme utilisée est la suivante :
ANSI E1.11 - 2008
Entertainment Technology
USITT DMX512-A
Asynchronous Serial Digital Data Transmission Standard for Controlling Lighting Equipment and Accessories

Une ligne DMX peut contenir jusqu'à 512 canaux (slots)


 Câblage

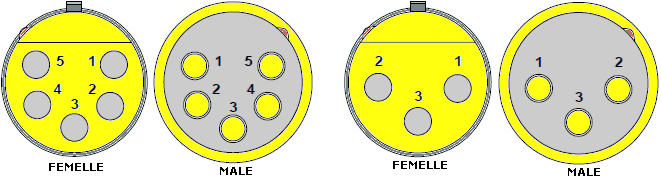

La connectique est normalisée sur une fiche XLR 5 broches (des fiches 3 broches sont très utilisées par souci d'économie)
A l'origine la série de connecteur produite par la société américaine Cannon portait le nom de « Cannon X ». Puis un loquet (« Latch ») fut ajouté aux versions suivantes donnant ainsi naissance au « Cannon XL » (X series with Latch). La dernière évolution de Cannon est l'ajout d'une enceinte en caoutchouc (« Rubber » en anglais) autour des contacts formant ainsi l'acronyme XLR

 Broche   DMX512
1 Commun
2 Data 1-
3 Data 1+
4 Data 2-
5 Data 2+
XLR

Le câble normalisé présente une impédance de 120 ohms et il est constitué de 2 paires enveloppées d'un blindage

xlr
Prise XLR 5 broches
câble
Câble 2 paires + blindage

Dans le cas de l'utilisation d'un câble 4 paires torsadées catégorie 5, le branchement est le suivant :

 Paire
 Fil
 Couleur
 Fonction
 Broche DMX
 paire 2
1
 blanc/orange
data 1+
3
2
orange
data 1-
2
paire 3
3
blanc/vert
data 2+
5
4
vert
data 2-
4
paire 1
5
bleu
non utilisé
6
blanc/bleu
non utilisé
paire 4
7
blanc/marron
 commun 0V
1
8
marron
commun 0V
1
masse
drain
blindage
1
bouchon
Résistance de terminaison

Dans la plupart des cas, le protocole DMX est unidirectionnel (seules les broches 1, 2 et 3 sont câblées) : le contrôleur DMX envoie les informations aux récepteurs, sans réponse de ceux-ci. Les broches 4 et 5 prévues par la norme peuvent être utilisées pour réaliser une liaison bidirectionnelle

Chaque ligne DMX doit être bouclée par une terminaison pour éviter les phénomènes de réflexion. Pour réaliser un bouchon  DMX (terminaison), il suffit de connecter une résistance de 120 ohms, ¼ watt sur les broches 2 et 3 d'une fiche XLR mâle (3 ou 5 broches)

cablage DMX

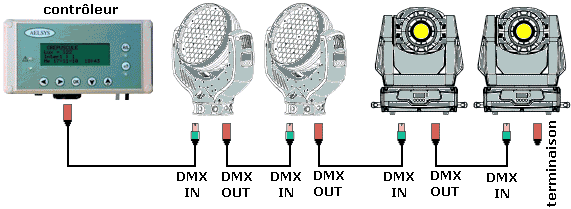

Exemple de ligne DMX
bouchon
Bouchon de terminaison

La longueur maximale d'une ligne DMX est de 300 mètres


 Signaux

Les données sont transmises en série sous forme d'octets encadrés par des bits de début et de fin
Une donnée est constituée par : 1 bit de start + 8 bits de données + 2 bits de stop (il n'y a pas de parité)
Le bit faible de l'octet de données est transmis en premier
La fréquence des signaux est égale à 250 kHz (250 000 bauds), la durée d'un bit est égale à 1/250000 = 4 µs

chrono
Transmission de l'octet 82 H (10000010)

Cette liaison série utilise le mode différentiel. Le niveau de tension est compris entre ± 1,5 V et ± 6 V

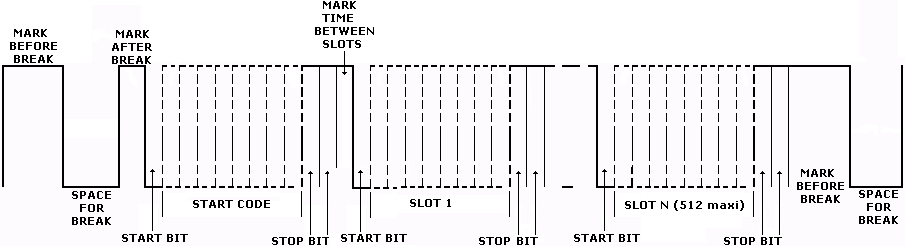

La trame DMX (paquet) est constituée par un START CODE suivi de N données correspondant aux différents canaux (512 maxi)

trame
Trame DMX

Le nombre de START CODE est limité à 256. Certains START CODE sont enregistrés dans le standard ANSI, d'autres sont définis par le fabricant lui-même et ne sont donc pas normalisés, d'autres sont réservés pour une évolution future.

Exemples :


 Exemple de matériel

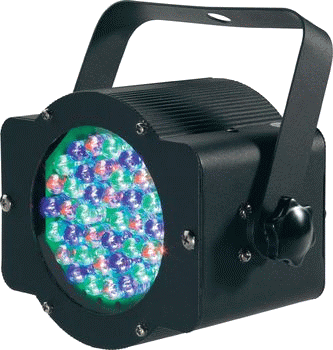

Pinspot à led (Mc Crypt)     dmx

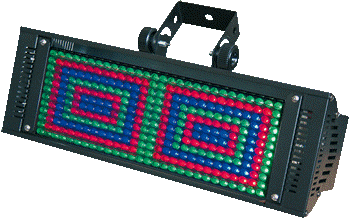

Strobe 336 (KOOL Light)     dmx
  • 12 leds rouges
  • 12 leds vertes
  • 12 leds bleues

4 canaux DMX :

  • Canal 1 = intensité rouge 0-100 %
  • Canal 2 = intensité vert 0-100 %
  • Canal 3 = intensité bleu 0-100 %
  • Canal 4 =
    • 0-7 : lumière désactivée
    • 8-190 : gradateur de lumière
    • 191-200 : contrôle de l'éclairage à l'aide du son
    • 201-247 : effet flash
    • 248-255 : lumière activé

  • 112 leds rouges
  • 144 leds vertes
  • 80 leds bleues

7 canaux DMX :

  • Canal 1 = strobe
  • Canal 2 = dimmer
  • Canal 3 = chenillard
  • Canal 4 = rouge
  • Canal 5 = bleu
  • Canal 6 = vert
  • Canal 7 = vitesse
