Dans le bâtiment, l'éclairage est reconnu pour avoir un impact conséquent sur l'environnement : dans le tertiaire, il peut représenter jusqu'à 40 % des consommations électriques. Il faut souligner que 60 % de ces consommations pourraient être économisées grâce à des technologies simples et économiques qui répondent aux contraintes de la gestion d'éclairage, en combinant la commande et le réglage de celui-ci en fonction de l'intensité de la lumière naturelle, de la présence de personnes, des horaires... Le protocole DALI entre un contrôleur et des luminaires est une de ces technologies. Il permet une gestion optimale de l'éclairage par l'intermédiaire d'un bus appelé ligne DALI. L'allumage, l'extinction et la variation de l'éclairage sont commandés via cette ligne
Afin de sensibiliser ses clients à l'intérêt de «l'éclairage intelligent» par l'utilisation du protocole DALI, la société AELSYS souhaite étudier une mise en ouvre de ce type d'éclairage, à but de démonstration. Ainsi les clients pourront juger par eux-mêmes: de la facilité d'intégration du matériel d'éclairage apportée par le réseau DALI de la polyvalence des sources de lumière commandables par DALI du confort apporté par ce type d'installation des économies d'énergie résultantes, liées à l'utilisation d'alimentations électroniques, et surtout à une programmation adaptée aux lieux et à leurs utilisations, intégrant la prise en compte des informations des capteurs (présence, luminosité...)
Ce projet a été réalisé au lycée Antonin Artaud par les étudiants de BTS électrotechnique :
BERAUD Florian, CLEMENT Pierre, FAIOLA Nicolas et VERDIYAN Thomas
DALI (Digital Addressable Lighting Interface) est un protocole ouvert et standard (IEC 60929) développé et soutenu par différents constructeurs de ballasts électroniques, qui permet de gérer une installation d'éclairage par l'intermédiaire d'un bus de communication à deux fils. L'association DALIAG (Digital Addressable Lighting Interface Activity Group) est chargée de la promotion et de la coordination des activités. La norme DALI garantit l'interchangeabilité des produits des différents constructeurs
La technologie numérique utilisée par DALI permet:
- de contrôler individuellement 64 luminaires adressables, pouvant être regroupés pour constituer jusqu'à 16 groupes
- de commander précisément l'intensité lumineuse (gradation de 0,1% à 100% du flux lumineux par courbe logarithmique)
- de mémoriser 16 ambiances d'éclairement (scénarios de commande et de gestion)
- de connaître l'état de l'installation: remontées individuelles d'état des lampes.
La salle de démonstration sera organisée en plusieurs zones lumineuses:
- éclairage principal, dont le but sera de réaliser un éclairage circadien, asservi à la luminosité ambiante, constitué par:
- 2 réglettes intégrant un tube fluorescent 14W, l'un de couleur blanc chaud et l'autre de couleur blanc froid, chacun associé à son propre ballast DALI
- un capteur de luminosité DALUX
La commande de cet éclairage sera réalisée en fonction:- du programmateur journalier / hebdomadaire
- des informations en provenance du capteur de luminosité DALUX
- éclairage local, sur une zone précise, lorsqu'une présence sera détectée. L'allumage de cette zone ne sera autorisé que pendant des plages horaires définies. Cet éclairage sera constitué par:
- un projecteur (lampe à décharge) 150W, commandé par un relais DALI
- un capteur de présence relié à DAREL (interface capteur / DALI)
La commande de cet éclairage sera réalisée en fonction:- du programmateur journalier / hebdomadaire
- des informations en provenance du capteur de présence
- éclairage «décoratif», mettant en valeur une «ouvre d'art». Il comprendra 2 spots halogènes 12V/50W, réalisant un éclairage alternatif qui permettra:
- une attractivité par modification dynamique de l'éclairage et réalisation de zones d'ombres mouvantes
- une consommation électrique réduite de plus de 50% par rapport à un éclairage fixe ou les 2 halogènes seraient constamment allumés
- une préservation de l' «ouvre d'art», puisque le flux lumineux cumulé reçu sera réduit de plus de moitié par rapport à un éclairage fixe
La commande de cet éclairage sera réalisée en fonction du programmateur journalier / hebdomadaire
- éclairage local «circonstanciel», indiquant de manière visuelle des plages horaires. Cet éclairage sera réalisé par des barrettes LED RVB, dont les scénarios dynamiques seront spécifiques à chaque «circonstance horaire»

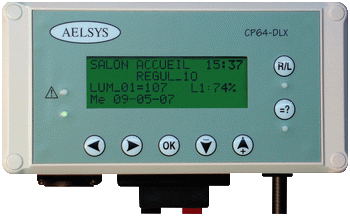

Un interrupteur (ou bouton poussoir) relié par DAREL à l'automate DALI permettra de sélectionner 2 modes de fonctionnement:
- gestion de l'éclairage adaptée aux heures de la journée
- gestion de l'éclairage prédéfinie, invariable en fonction des heures de la journée
A noter toutefois que ces éclairages ne seront utilisés que pendant des plages horaires «d'ouverture»
Un relais, commandé par une éventuelle centrale d'alarme, (et pouvant être dans cette démonstration remplacé par un interrupteur) connectera/déconnectera le bus DALI, ce qui montrera l'intérêt de la fonctionnalité «valeur par défaut» de la norme DALI, qui impose à tous les éclairages une valeur prédéfinie (éclairage maximal par exemple) lorsque le bus est absent

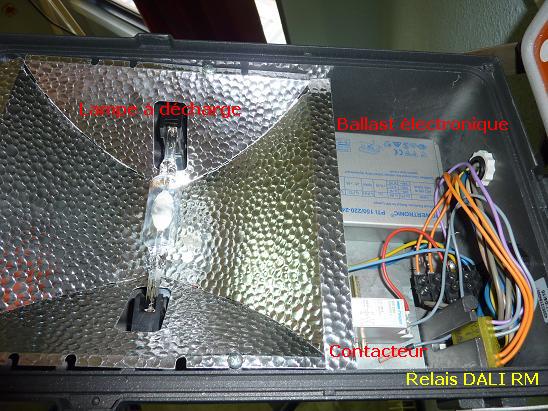

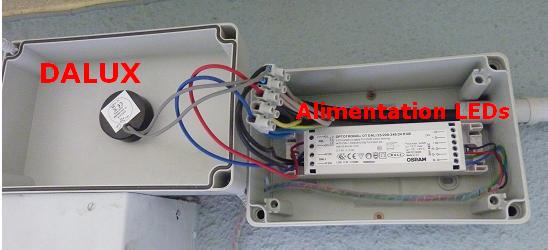

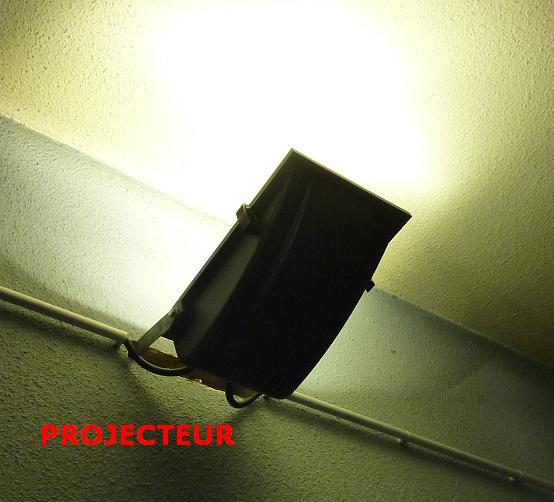

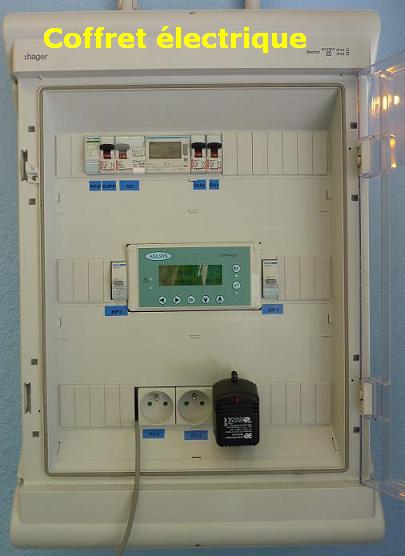

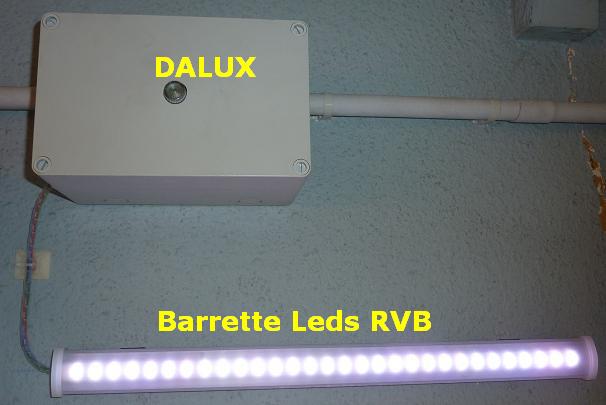

Coffret électrique - Barrette LEDs - Boitier alimentation LEDs + DALUX - Projecteur - Projecteur ouvert

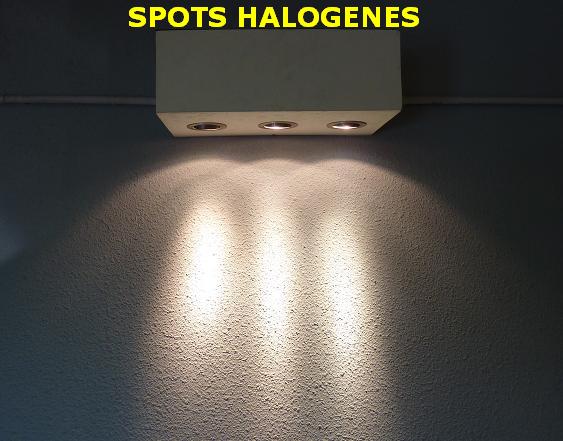

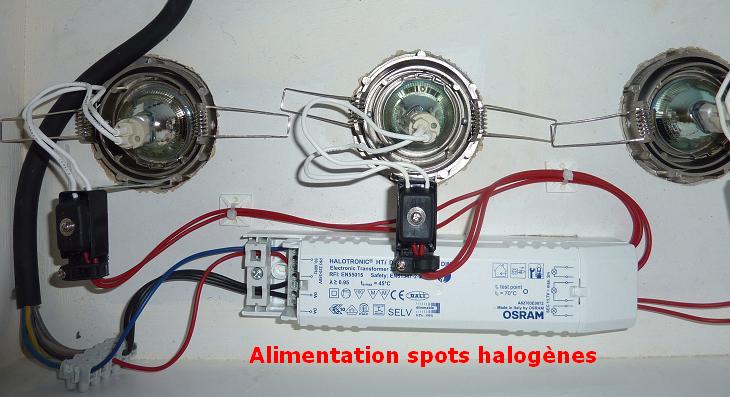

Spots halogènes - Alimentation lampes halogènes -

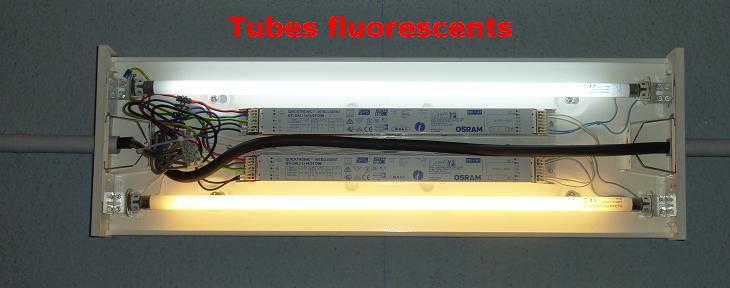

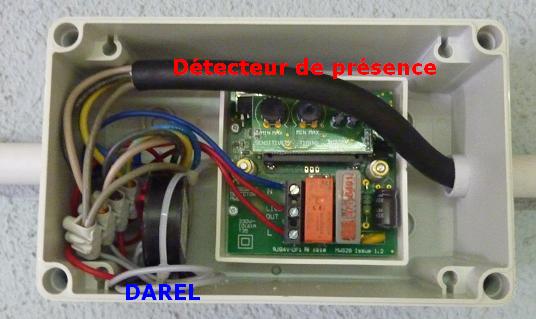

Tubes fluorescents + ballasts électroniques - Détecteur présence + DAREL
