Compteur d'énergie
07/03/2000
 Patrick ABATI
Liste des cours

(d'après le livre électronique de Micrelec)


 Fonction du compteur d'énergie

compteur
Le compteur d'énergie indique l'énergie consommée par un abonné. Il permet souvent une double tarification en heures creuses HC et heures pleines HP, afin de bénéficier de la facturation au tarif réduit en heures creuses. Il est toujours placé avant le disjoncteur général de l'installation, sur un tableau plombé.



 Principe de fonctionnement

disque

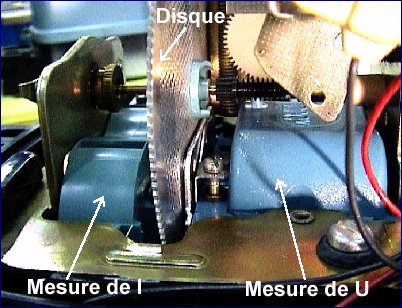

Trois éléments principaux peuvent être observés: la bobine tension, la bobine intensité et le disque tournant qui est mis en rotation à une vitesse proportionnelle à la puissance active consommée. Les bobinages inducteurs font tourner le disque (courants de Foucault).

axe

L'axe du disque tournant entraîne une série de pignons qui font tourner les roues chiffrées de l'indicateur de consommation.


relais

Le relais situé à l'extrémité de l'indicateur permet de basculer le comptage heures creuses, heures pleines. Ce basculement se fait à la réception d'impulsions émises sur le réseau par E.D.F. (signal pulsadis de 150Hz).



 Étalonnage du compteur d'énergie

frein

Un frein magnétique sert à calibrer le compteur, ce réglage est fait en usine, il permet d'ajuster la vitesse de rotation à la puissance électrique consommée.



 Constante d'un compteur d'énergie

const

Pour faire des mesures rapides ou une vérification du compteur, on utilise les indications du disque tournant. Quand le disque fait un tour, l'énergie consommée par les récepteurs est égale à la constante du compteur (4Wh/tour sur la photo). Il suffira de chronométrer le temps que met le disque à faire un tour, pour estimer la puissance consommée dans l'installation.



 Tarification

L'EDF propose 3 tarifs

Réseau
Tarif
Options
Versions tarifaires
Utilisation
BT
Bleu
3 kVA
à
36 kVA
- simple
- heures creuses
- EJP
- TEMPO
-
Logements, locaux agricoles, professionnels et commerciaux
BT
Jaune
36 kVA
à
250 kVA
- base
- EJP
- tertiaire
- utilisations longues
- utilisations moyennes
Petites et moyennes entreprises
BT ou HT
Vert
>
250 kVA
- base
- EJP
- utilisations courtes
- utilisations moyennes
- utilisations longues
- utilisations très longues
Industrie

Eléments de tarification

Tarification 2013

Tarif bleu : février 2023 - août 2023
