 TCP/IP
TCP/IP ( Transmission Control Protocol / Internet Protocol) est un protocole destiné aux réseaux étendus
Il est issu de la recherche militaire américaine
C'est le protocole standard d'Internet

 FTP
FTP ( File Transfert Protocol ) est un utilitaire de transfert bidirectionnel de fichiers entre l'ordinateur local et l'ordinateur distant
Il est utilisé pour effectuer le transfert d'un site web vers son hébergeur

 HTTP
HTTP ( HyperText Transport Protocol ) est la méthode utilisée pour transférer les pages Web sur le réseau

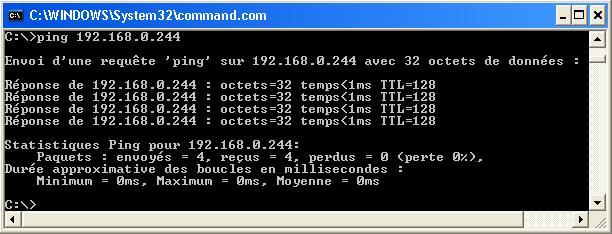

 PING
PING ( Packet InterNet Groper ) est un utilitaire qui vérifie la configuration TCP/IP
Le test du réseau se fait par l'instruction PING suivie de l'adresse IP

ping

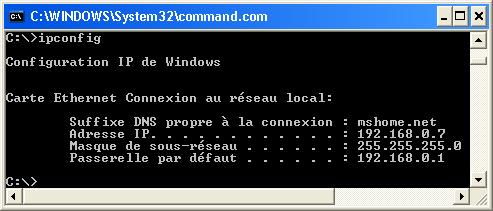

 IPCONFIG
C'est un utilitaire qui permet de vérifier les adresses IP
Démarrer... Exécuter... command... ipconfig

ipconfig

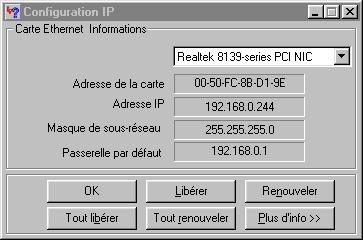

 WINIPCFG
C'est un utilitaire spécifique de Windows 95/98 qui permet de vérifier les adresses IP (analogue à IPCONFIG)
Démarrer... Exécuter... winipcfg

winipcfg

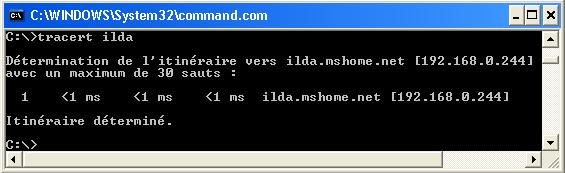

 TRACERT
C'est un utilitaire (TRACE RouTe) qui permet d'afficher toutes les étapes de transfert d'un paquet
Démarrer... Exécuter... command... tracert

tracert



 Adresse IP
L'adresse IP permet de définir l'emplacement d'une machine sur le réseau
Elle est unique et doit respecter un format normalisé
Elle est composée de 4 octets, soit 32 bits
Le nombre d'adresses IP différentes est de 232 = 4 294 967 296

1
0
0
0
0
0
0
1
129
0
0
0
1
1
0
0
1
25
1
1
0
0
0
0
0
0
192
0
0
0
0
0
0
1
1
3

L'adresse est exprimée en décimal: 129 . 25 . 192 . 3

L'adresse spéciale 255 . 255 . 255 . 255 est une adresse de diffusion
L'adresse 0 . 0 . 0 . 0 est illégale en tant qu'adresse de destination

Elle est divisée en deux parties :
ID de réseau et ID d'hôte



 Classes d'adresses
Il y a 3 classes principales d'adresses prises en charge par TCP/IP :

 Classe A

Elle autorise (27-2) = 126 réseaux et (224-2) = 16 777 214 hôtes par réseau
Le premier octet de l'adresse est compris entre 1 et 126
Exemple : 10 . 50 . 20 . 5

classe A

 Classe B
Elle autorise (214) = 16 384 réseaux et (216-2) = 65 534 hôtes par réseau
Le premier octet de l'adresse est compris entre 128 et 191
Exemple : 172 . 10 . 1 . 25

classe B

 Classe C
Elle autorise (221) = 2 097 152 réseaux et (28-2) = 254 hôtes par réseau
Le premier octet de l'adresse est compris entre 192 et 223
Exemple : 192 . 168 . 1 . 13

classe C



 Masque de sous - réseau
Si le réseau n'est pas divisé en sous - réseaux, le masque de sous - réseau par défaut est

Classe A
255.0.0.0
Classe B
255.255.0.0
Classe C
255.255.255.0

 Adresses publiques
Elles sont attribuées par
InterNIC, dans le cas d'une connexion directe à Internet
En France, trois sociétés sont accréditées pour délivrer des domaines:
Gandi, Nordnet (Wanadoo - France Telecom) et Oleane - Transpac (France Telecom)

Gandi
InterNIC
NordNet

 Adresses privées légales

Classe A
10.0.0.1     à     10.255.255.254
Classe B
172.16.0.1     à     172.31.255.254
Classe C
192.168.0.1     à     192.168.255.254

 Noms de domaine
Le système DNS (Domain name System) permet d'établir une correspondance entre le nom de domaine facile à retenir et l'adresse IP
Tout fournisseur d'accès à Internet propose l'accès à son serveur DNS
Dans le cas d'un accès direct à Internet, le serveur DNS doit être créé

com
Organisation commerciale
edu
Institutions d'enseignement et universités
org
Organisation à but non lucratif
net
Réseaux
gov
Organisations gouvernementales
mil
Organisations militaires
xx
Code du pays (2 lettres)

Exemple: adresse IP de Google

http://216.239.59.104 est équivalent à http://www.google.fr

Simulateur de réseau
simulateur
