Pont de Graetz


En associant 4 diodes dans un montage en pont, il est possible de faire un redresseur double alternance.
Seules les diodes pour lesquelles la tension d'anode dépasse la tension de cathode de la tension de seuil sont conductrices. Dans le programme ces diodes sont représentées en rouge. Les diodes qui sont bloquées sont dessinées en noir.
Les barres bleues symbolisent la tension d'alimentation et la tension aux bornes de la charge.

Le courant dans la charge est unidirectionnel.

Il faut faire suivre ce pont d'un filtre et d'un régulateur pour obtenir une tension "continue".

La saturation de la couleur des fils et des diodes passantes est proportionnelle à l'intensité du courant qui les traverse.

Avantages :
Ce montage ne nécessite pas de transformateur spécial.
Les diodes bloquées sont soumise à une tension inverse égale à Vmax.

Inconvénients :
La chute de tension dans le pont est égale à deux seuils de diode.

schéma

Schéma de principe d'utilisation d'un pont de Graetz.

Le condensateur de filtrage permet de lisser la tension de sortie.

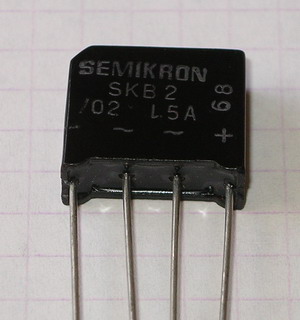

bridge Pont de diodes .
Courant maximal 5 ampères.

 Jean-Jacques ROUSSEAU
